Давненько не было новостей с дачи) А рассказать есть что. Теперь у нас есть поливочная система и возможность поливать растения удаленно!

Поливочная система на даче

На видео показано управление поливом через телефон.

Под катом процесс установки и как это работает

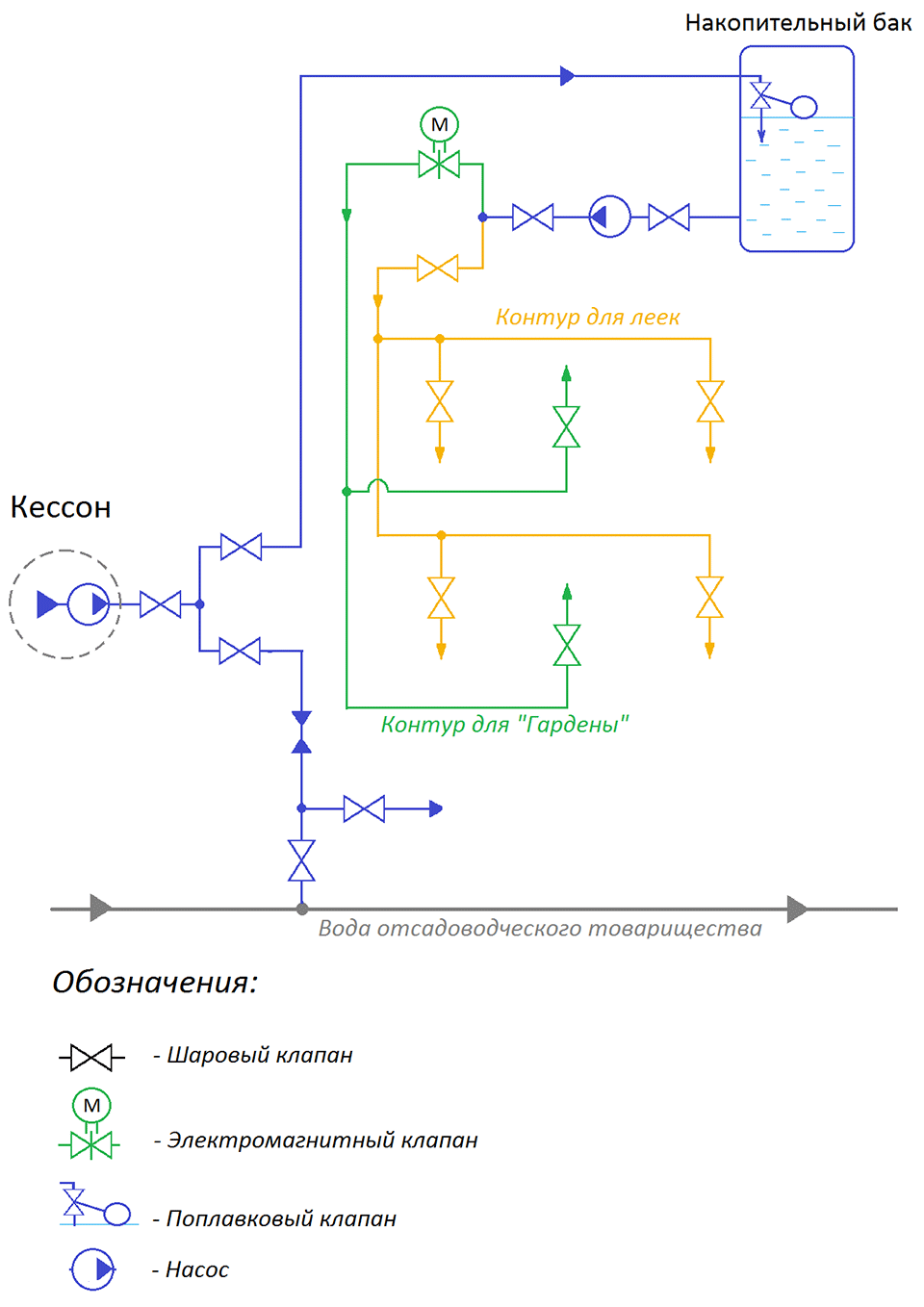

Итак, вот упрощенная гидравлическая схема поливочной системы.

Упрощенная гидравлическая схема поливочной системы

Из нее понятно, что есть два контура полива. Один под две «гардены» (дождеватели фирмы GARDENA ZoomMaxx) который управляется электромеханическим клапаном. Другой контур для леек. Это просто выводы трубы с кранами, для подключения небольшого шланга с лейкой на конце. Всего таких выходов 4.

Вода для контуров берется из накопительного бака. Вода для накопительного бака берется либо из скважины, либо от садоводческого товарищества. Все легко на схеме) На практике построение этой системы заняло немало времени) Для этого перекопали пол дачи) Кому интересно можно посмотреть кликнув по ссылке

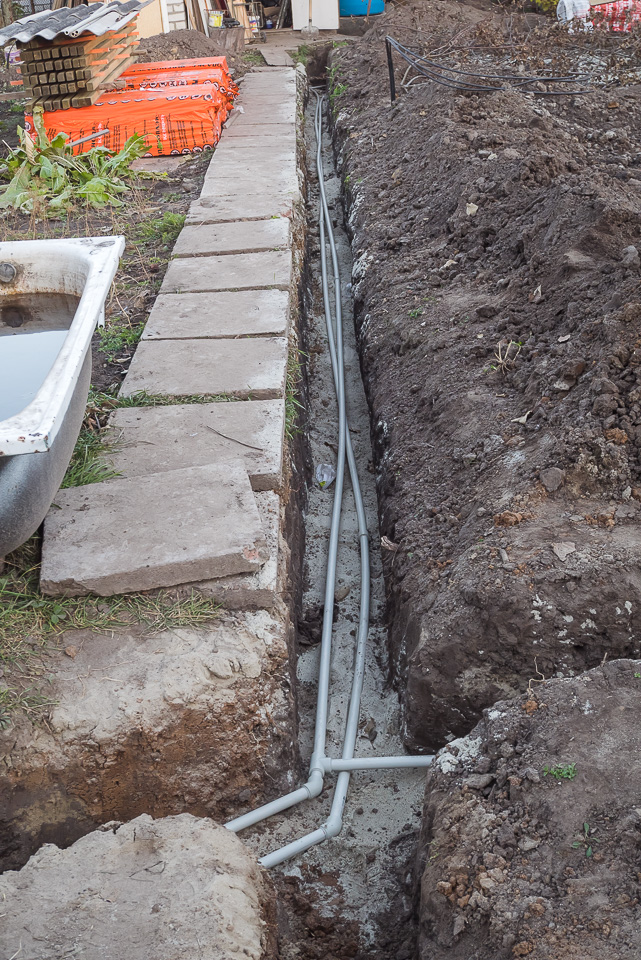

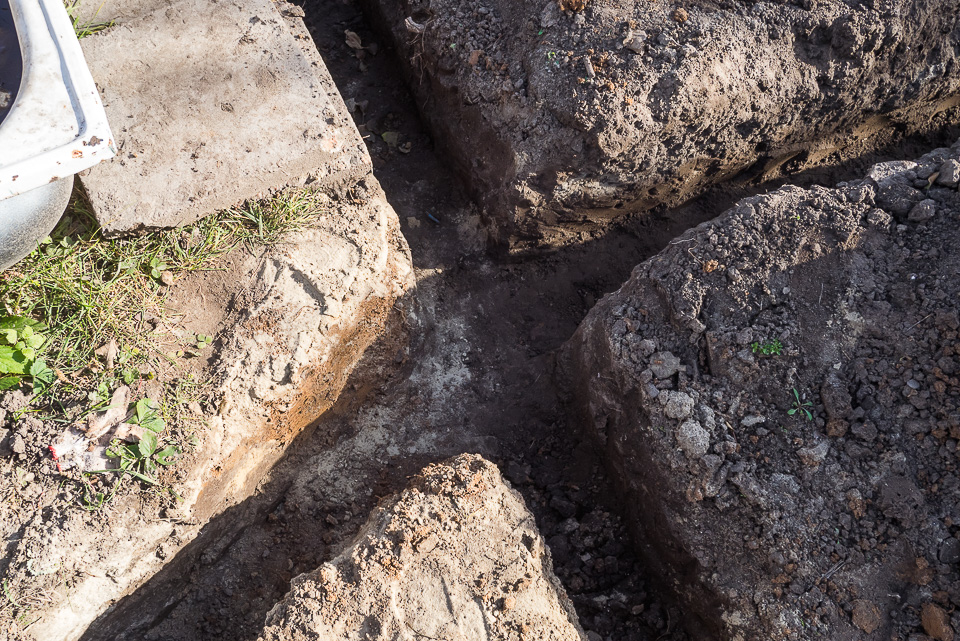

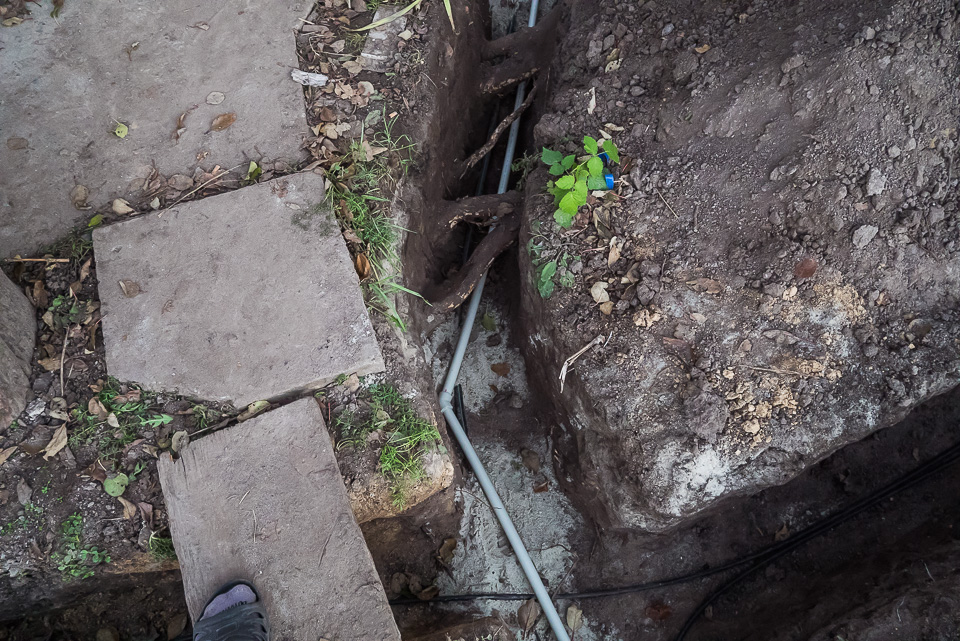

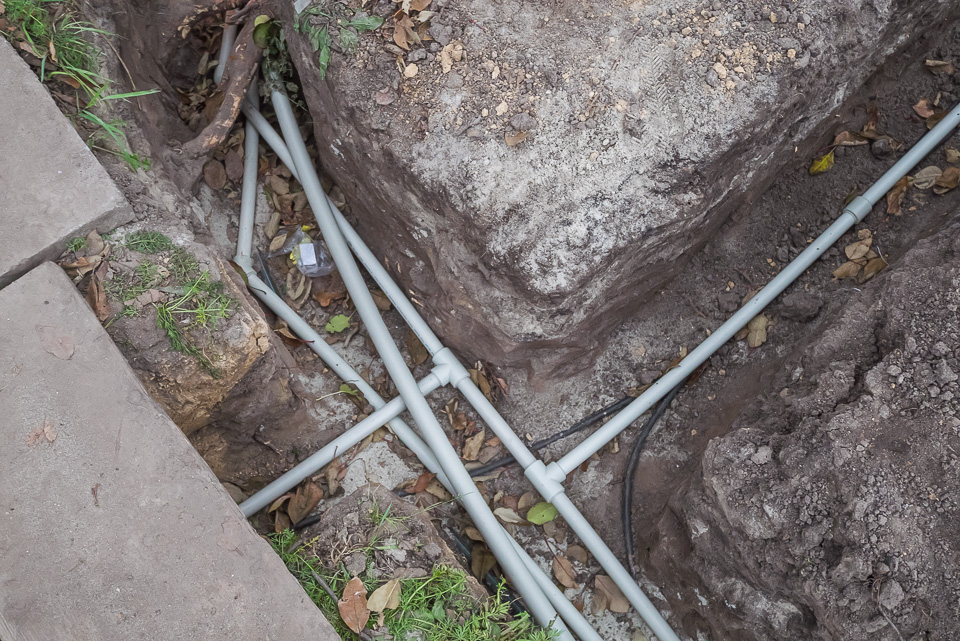

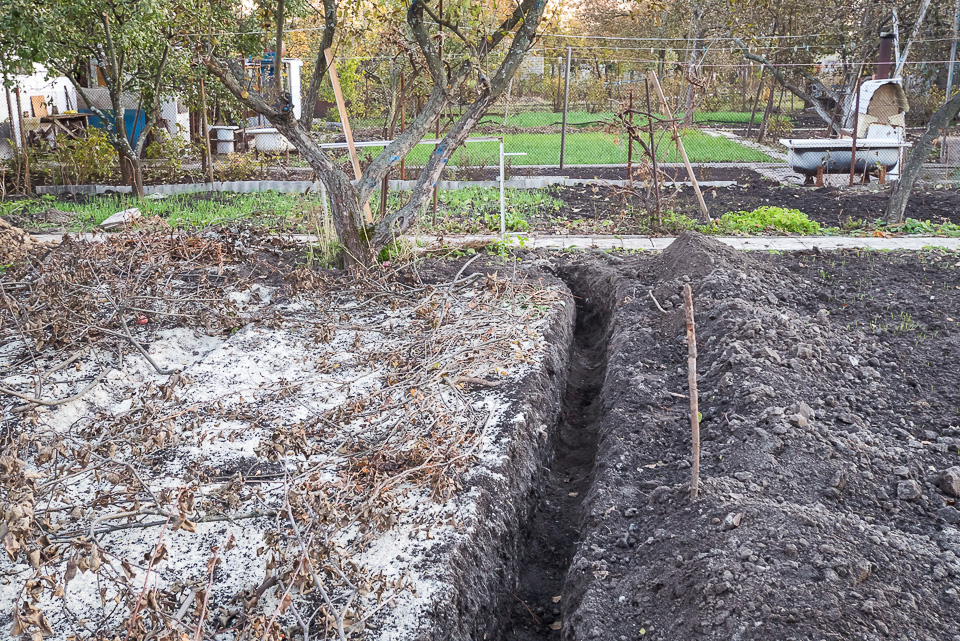

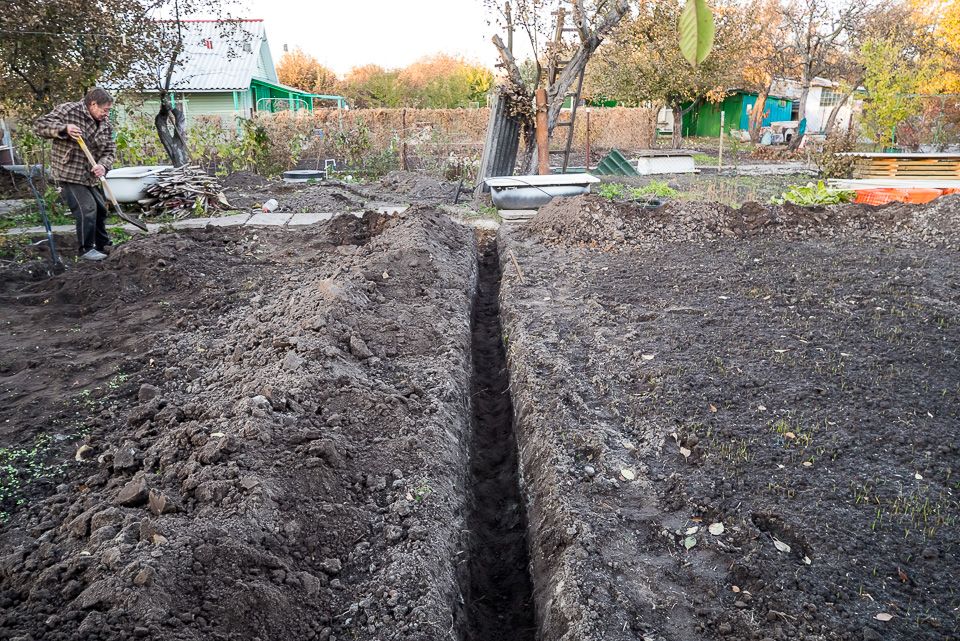

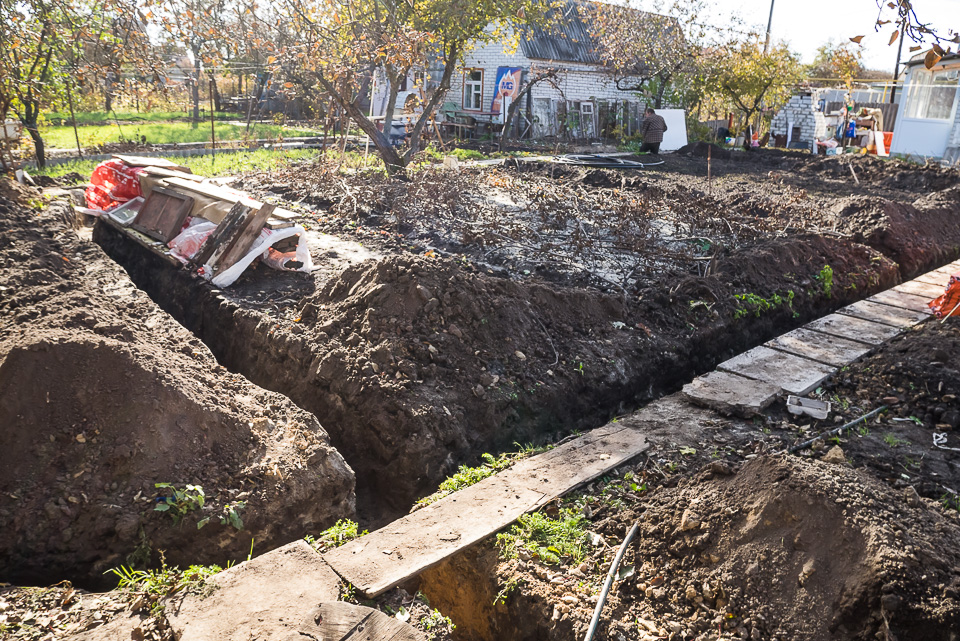

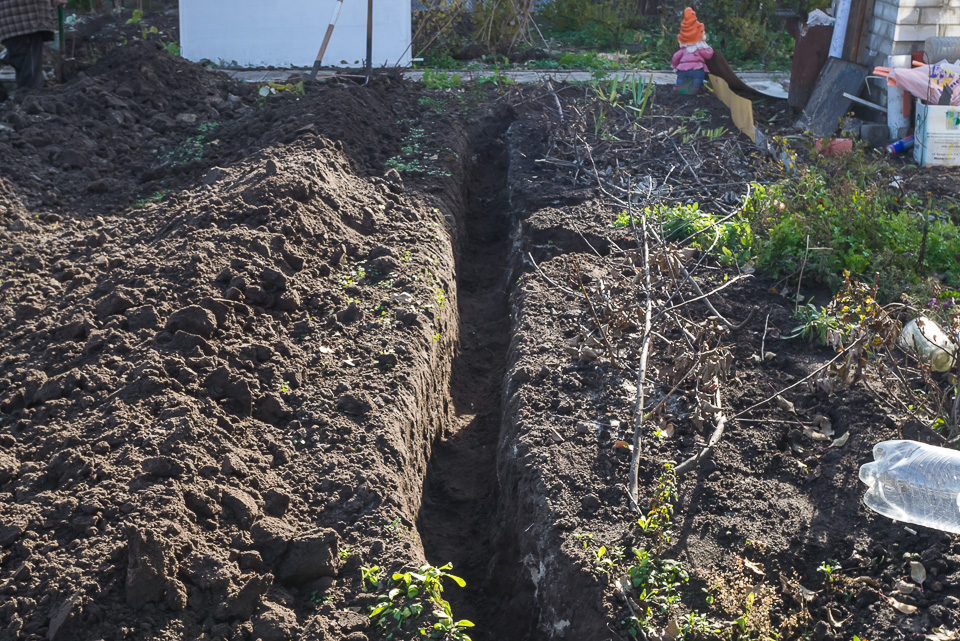

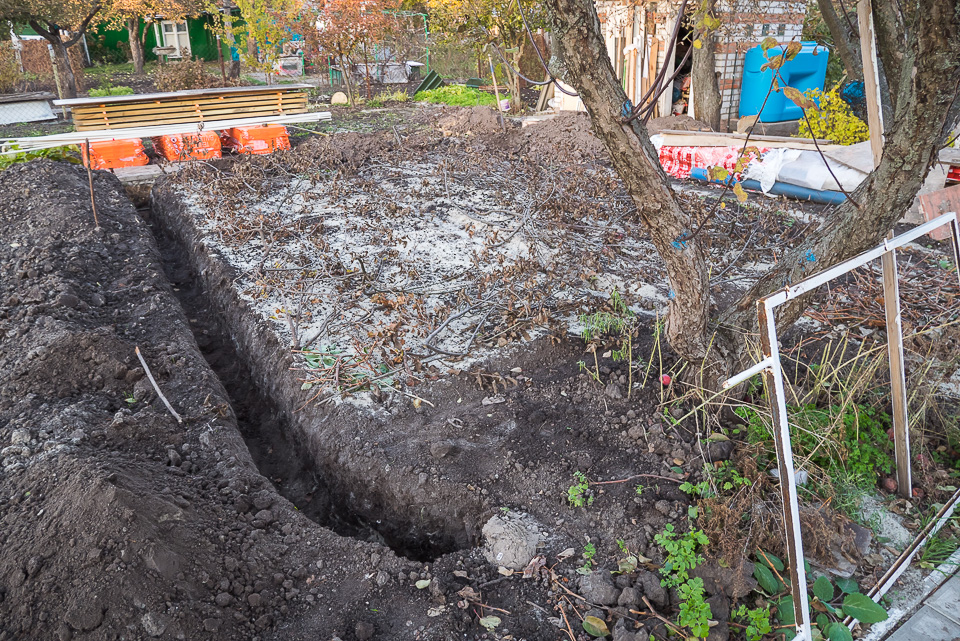

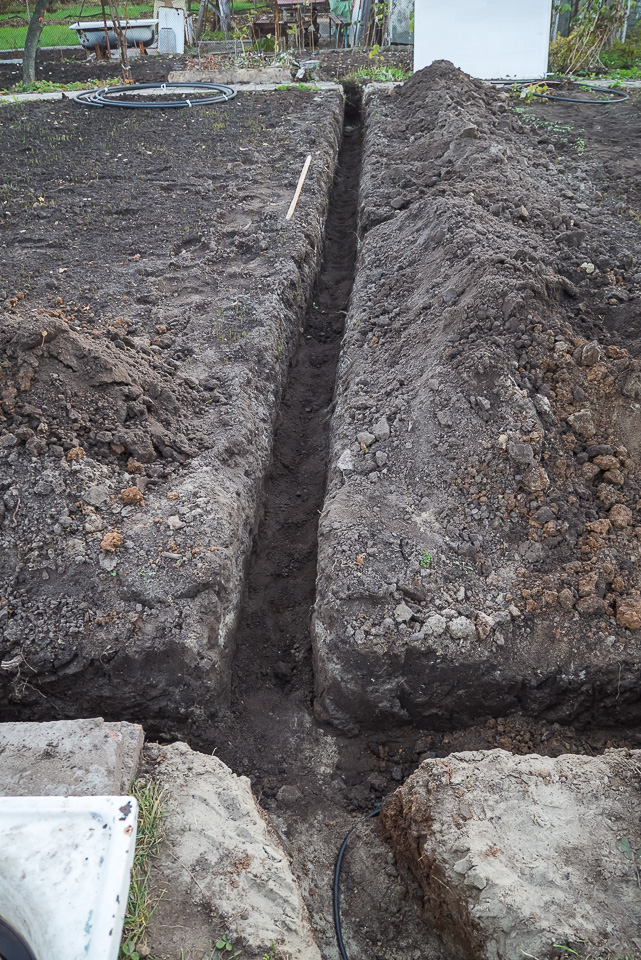

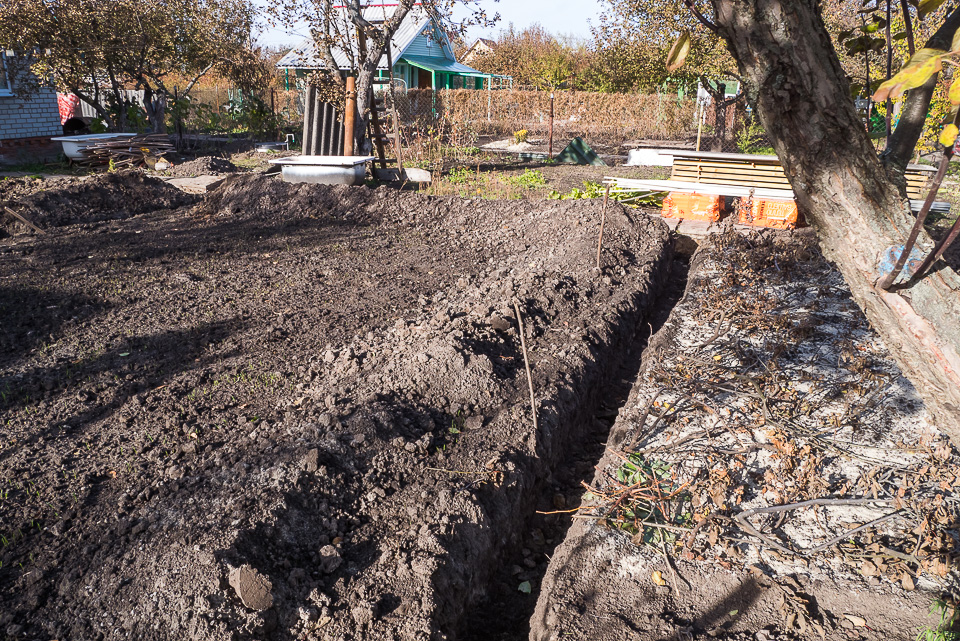

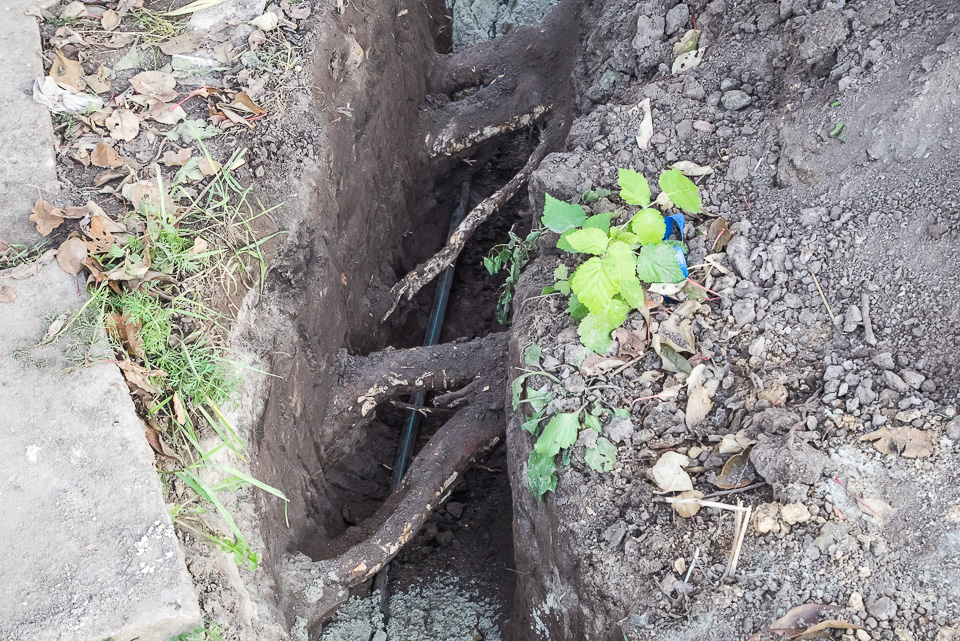

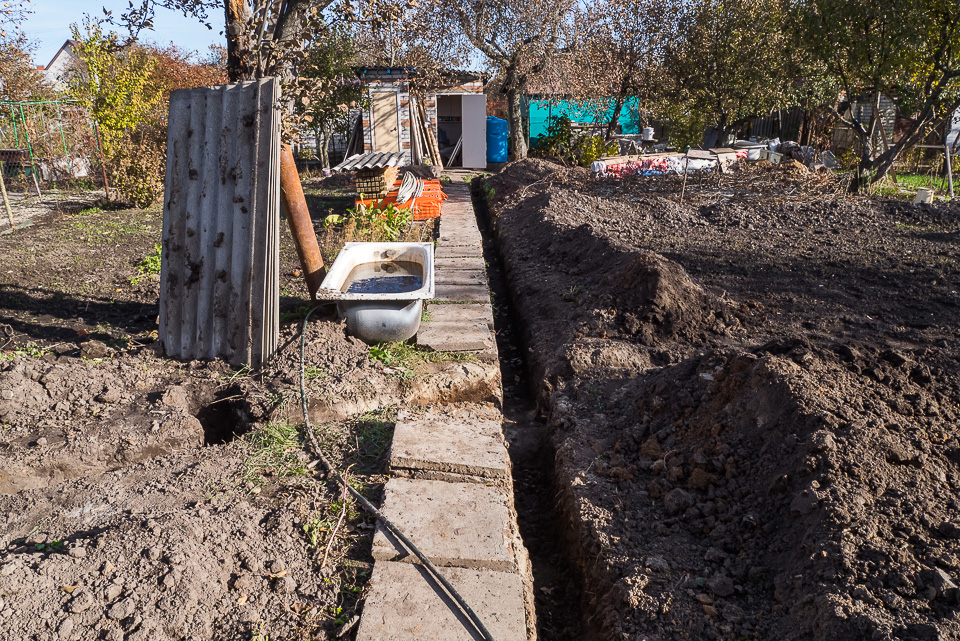

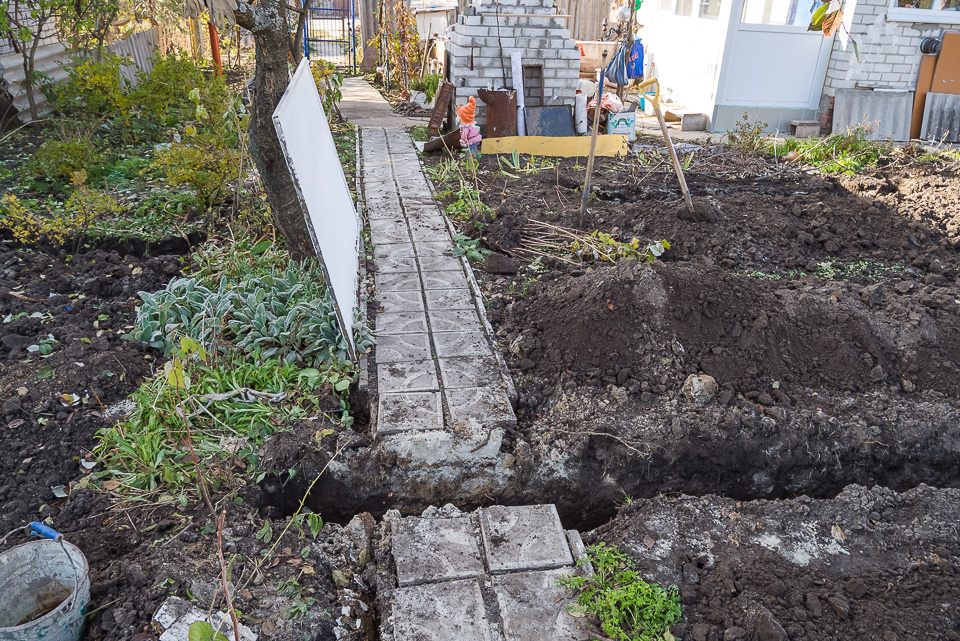

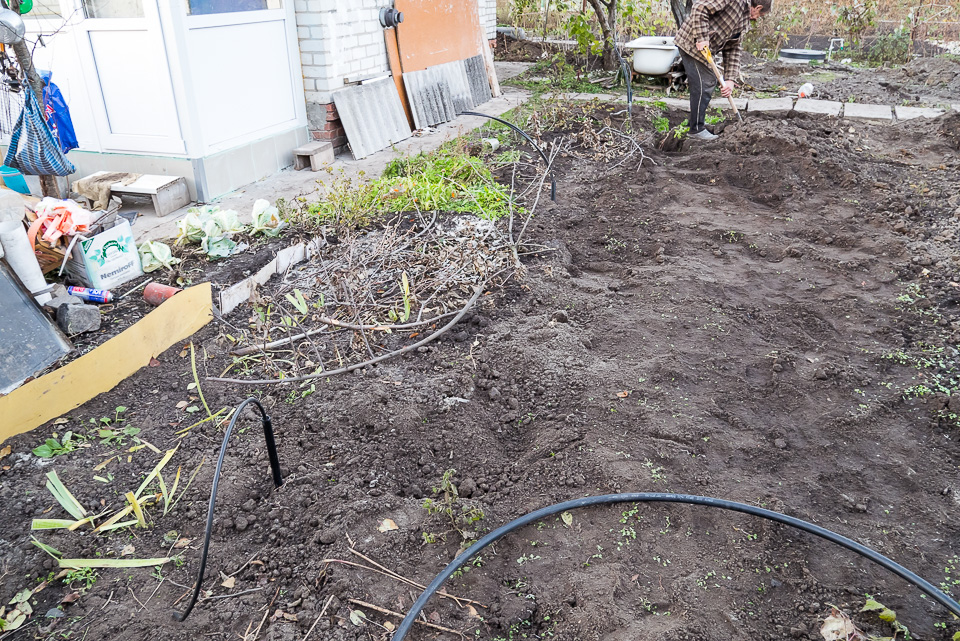

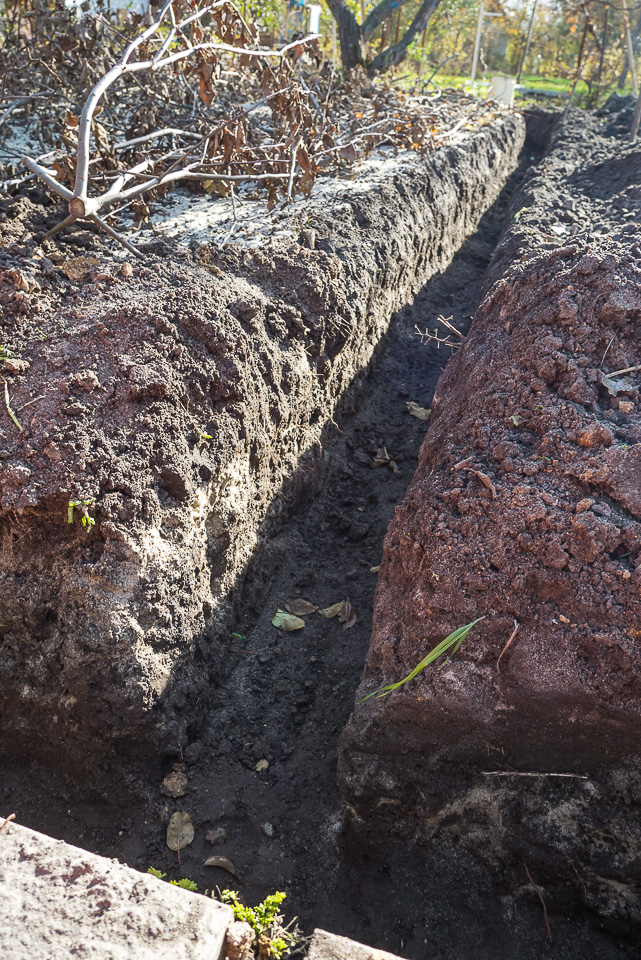

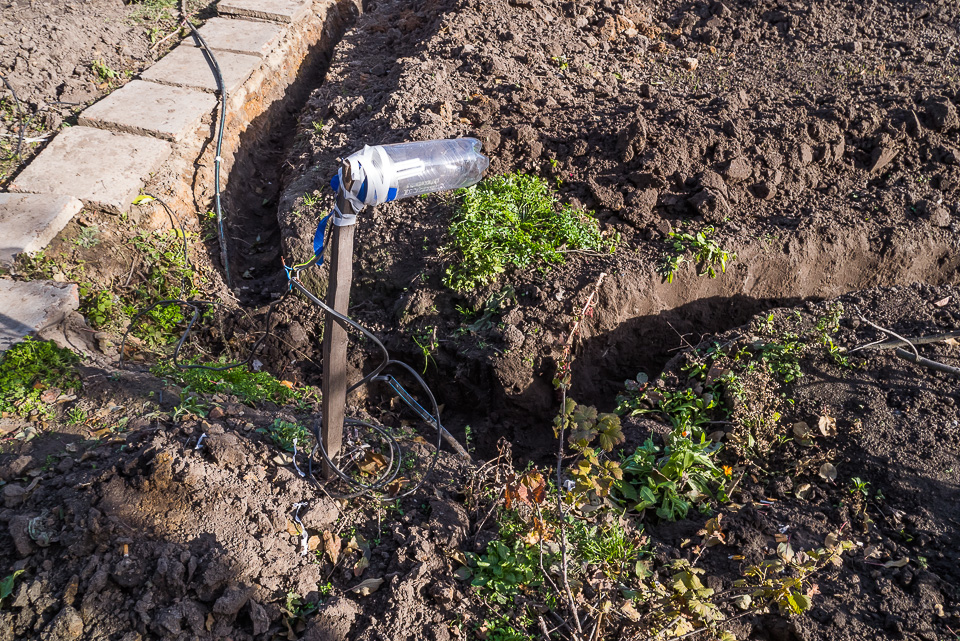

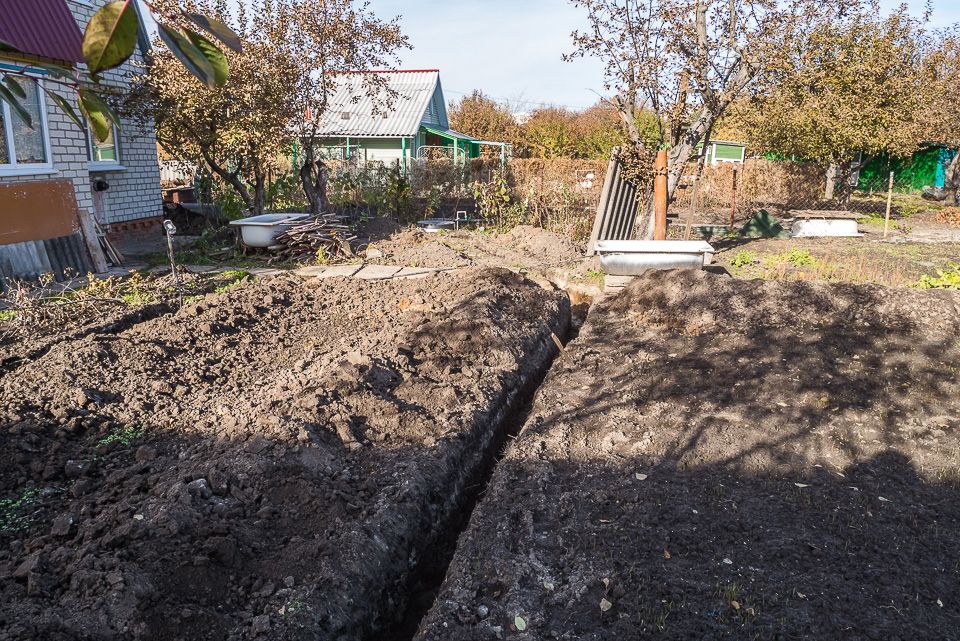

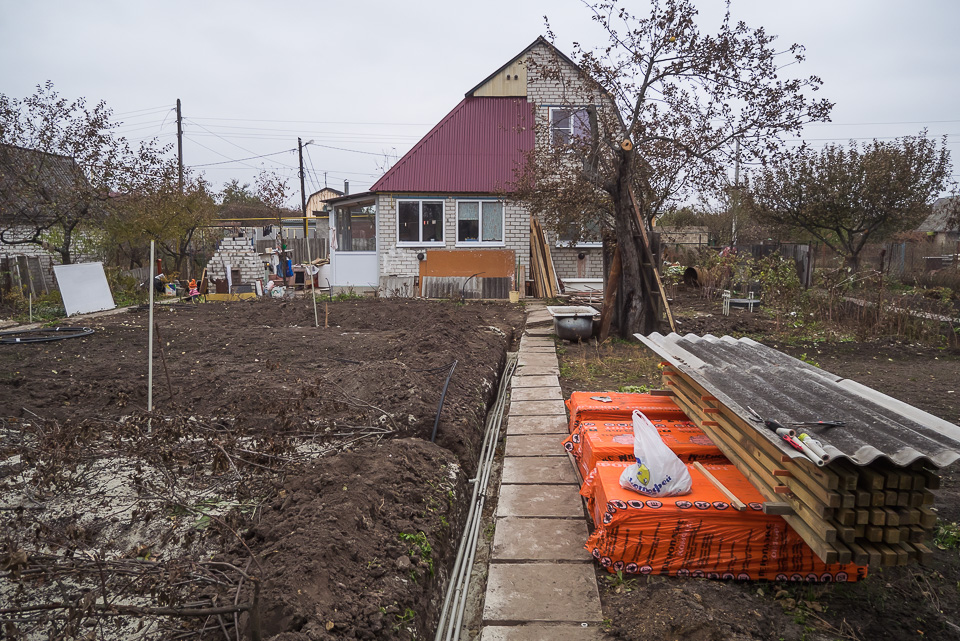

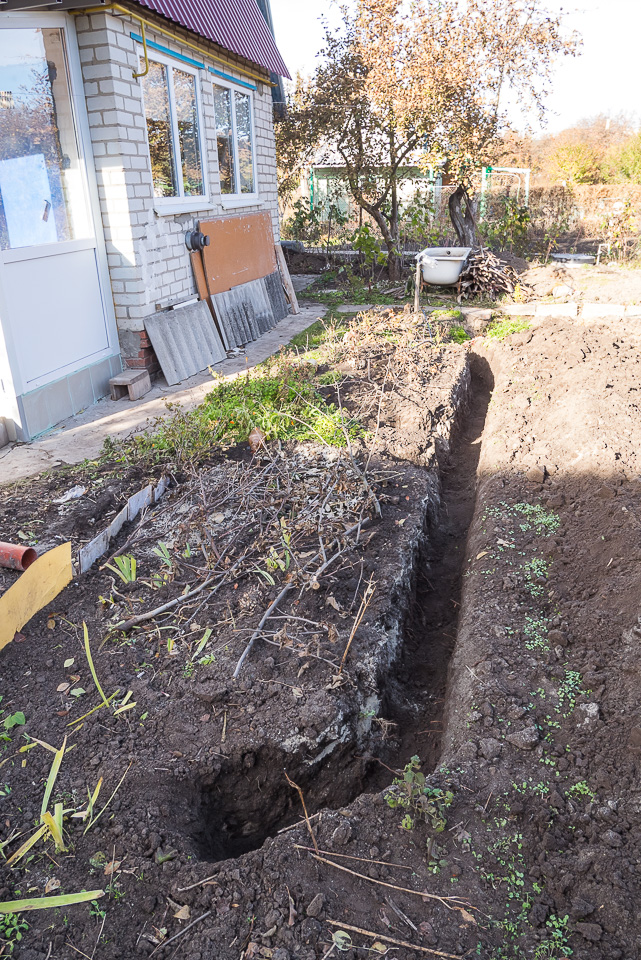

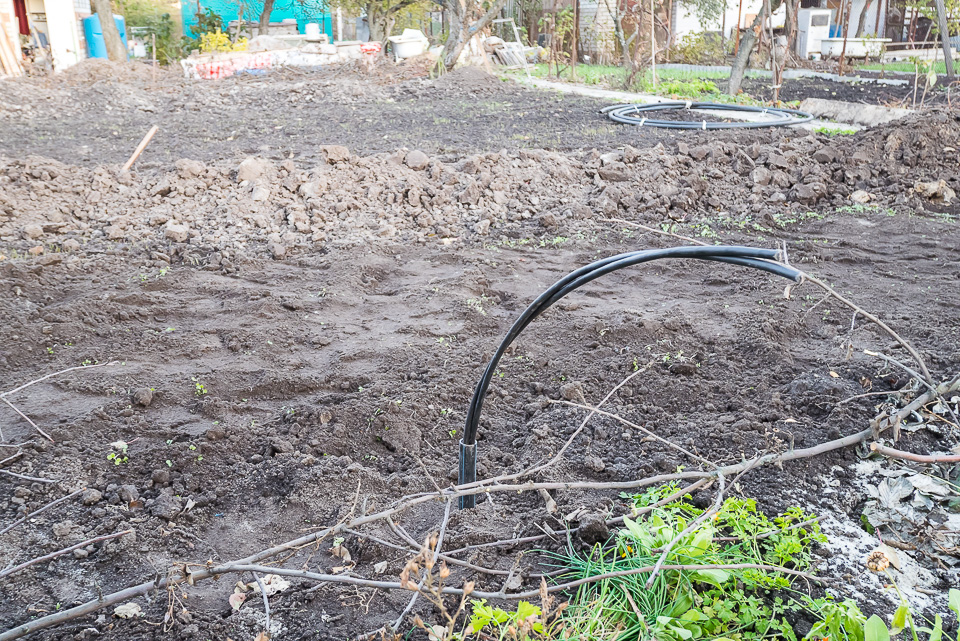

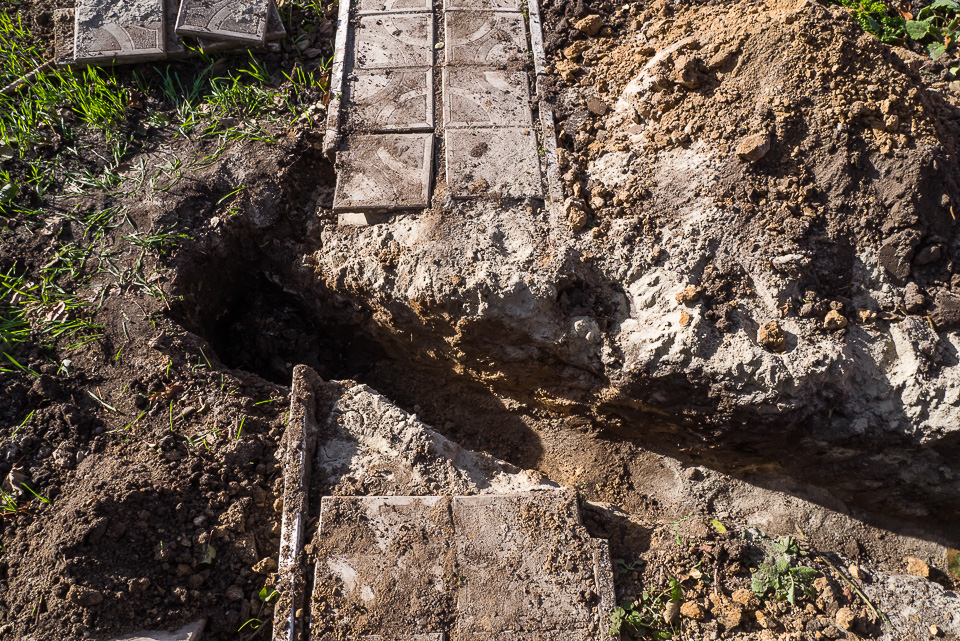

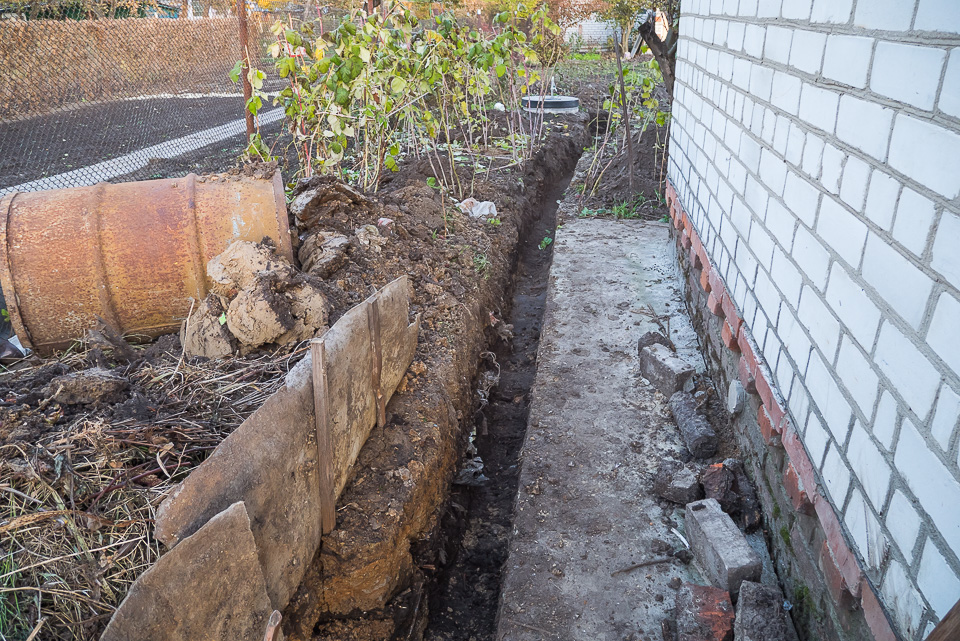

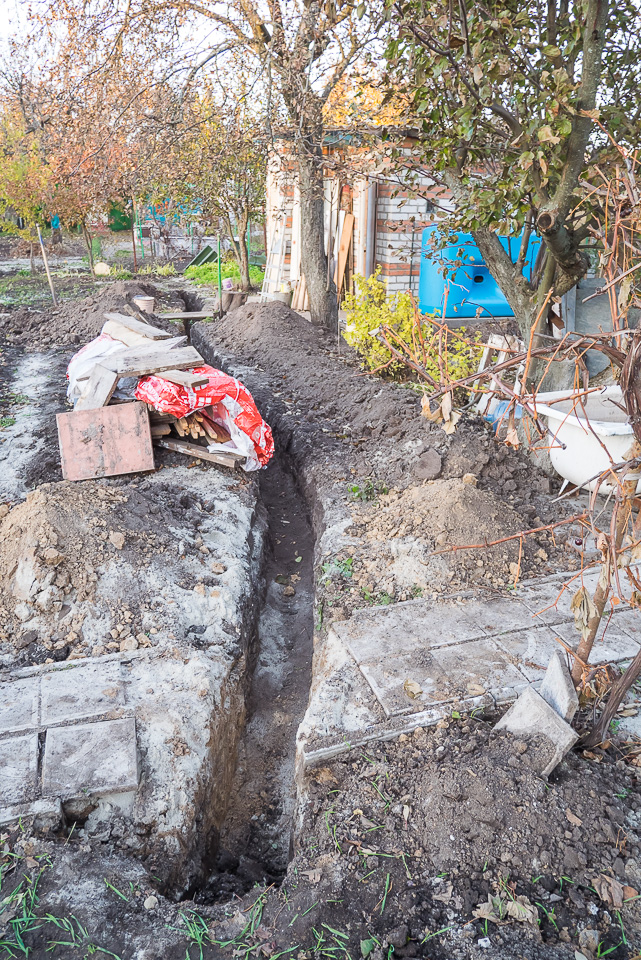

Процесс выкапывания траншей и укладка труб (38 фото)

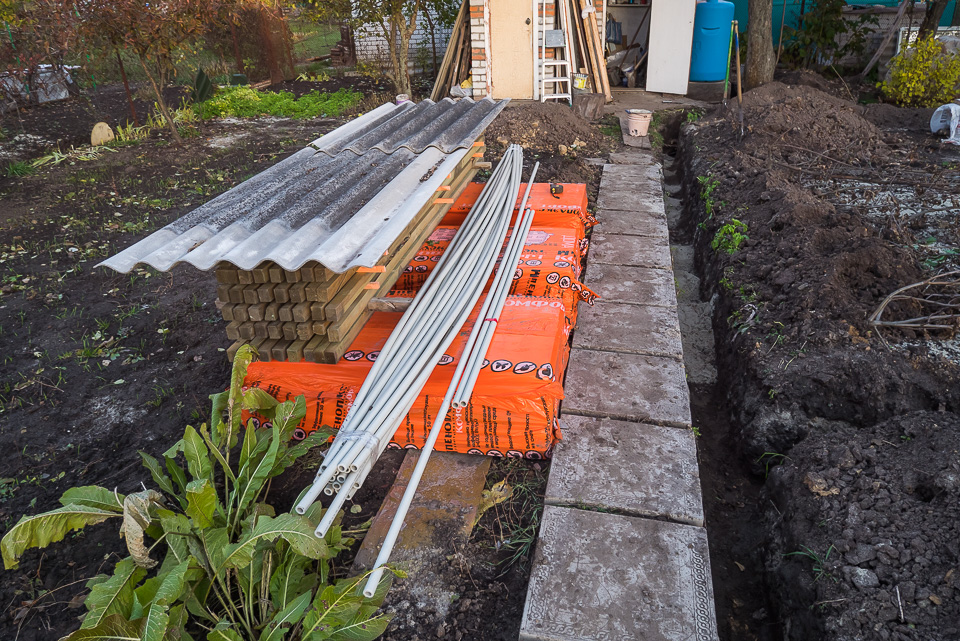

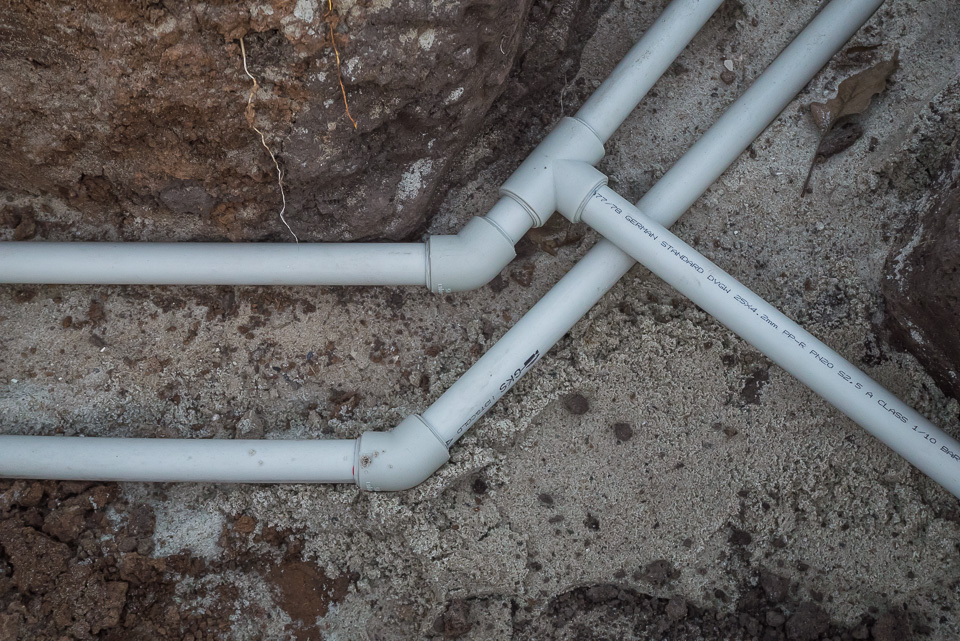

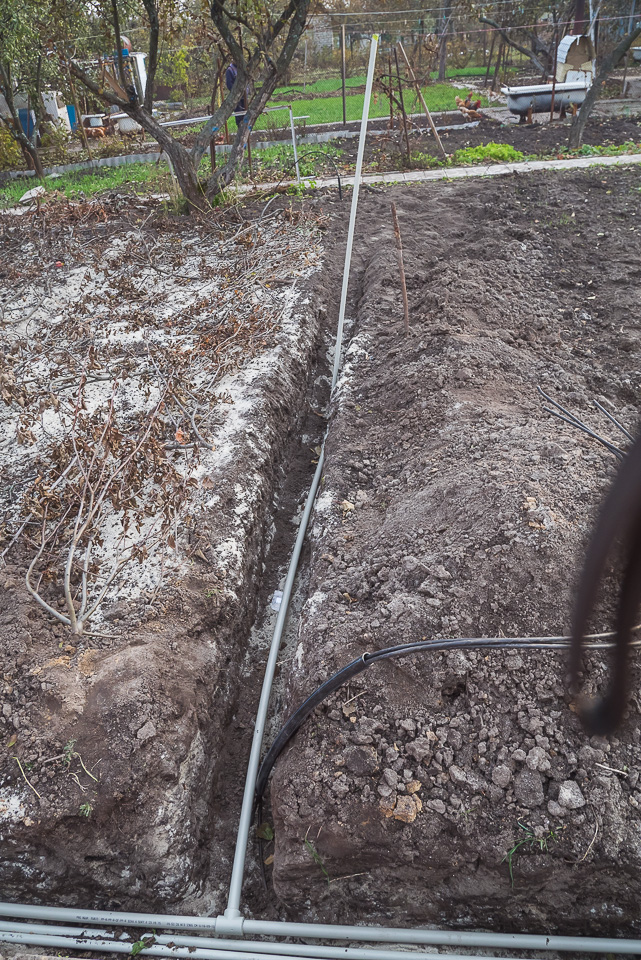

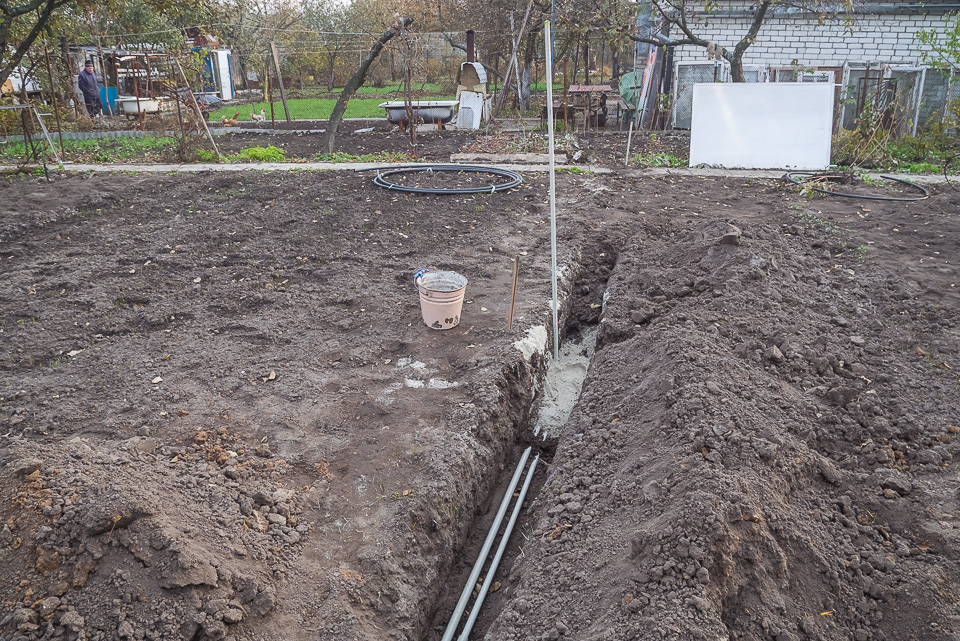

Для контура «гарден» использовали полипропиленовые трубы диаметром 32 мм, для леек диаметром 25.

Поливочная система на даче

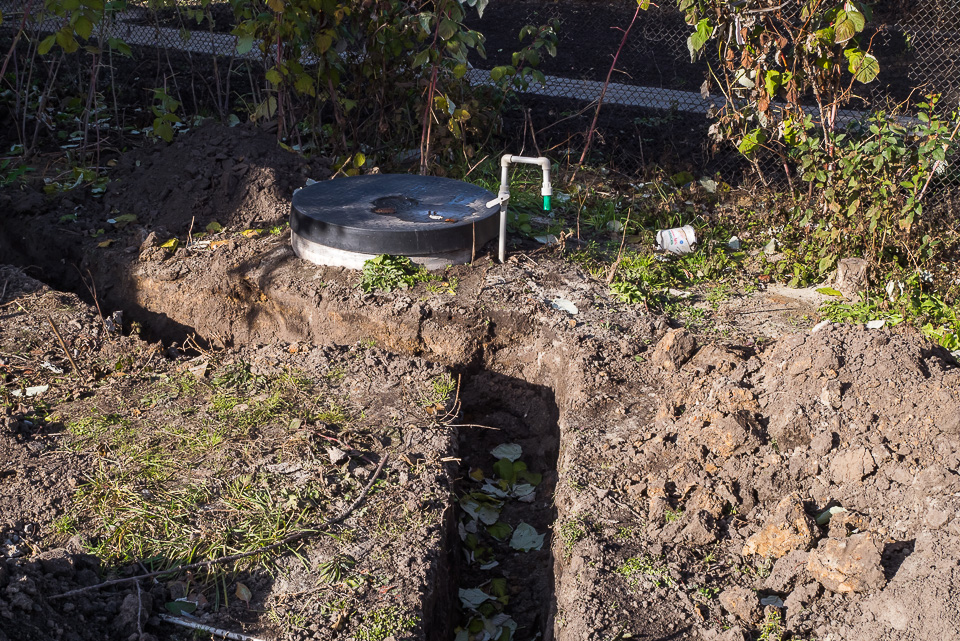

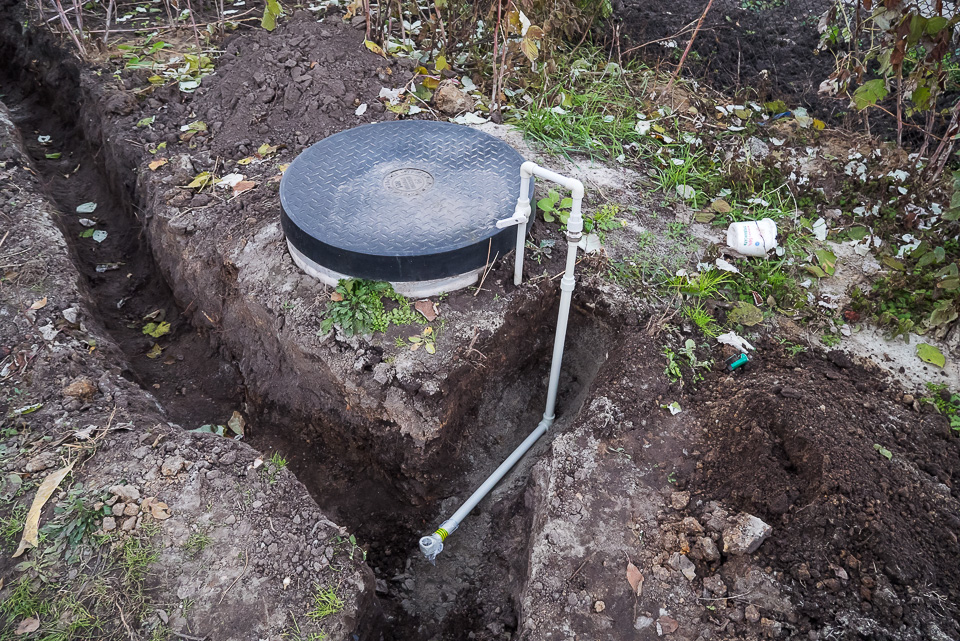

Источник воды — скважина с кессоном. Про установку кессона уже рассказывал.

Поливочная система на даче

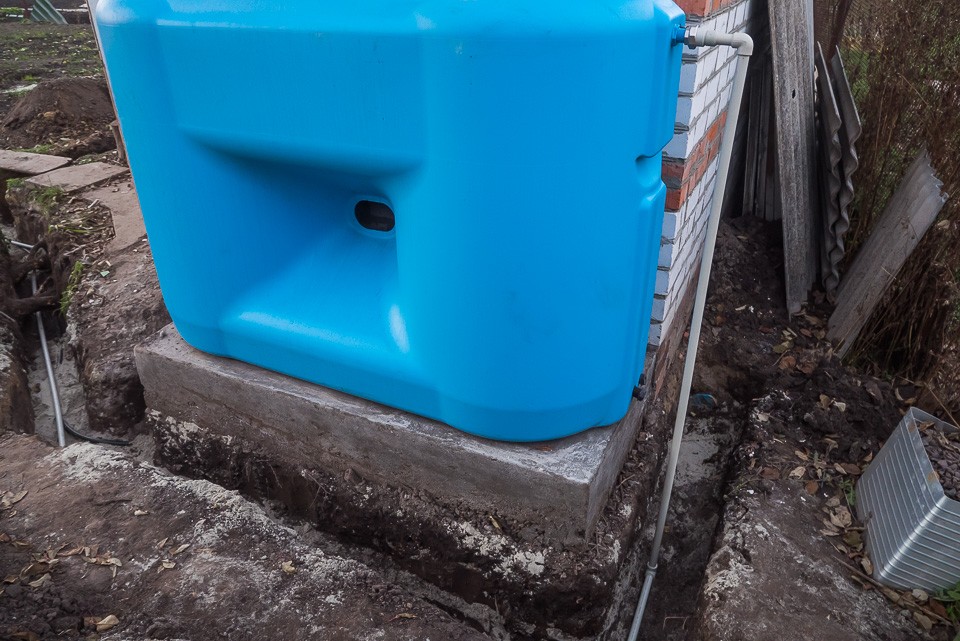

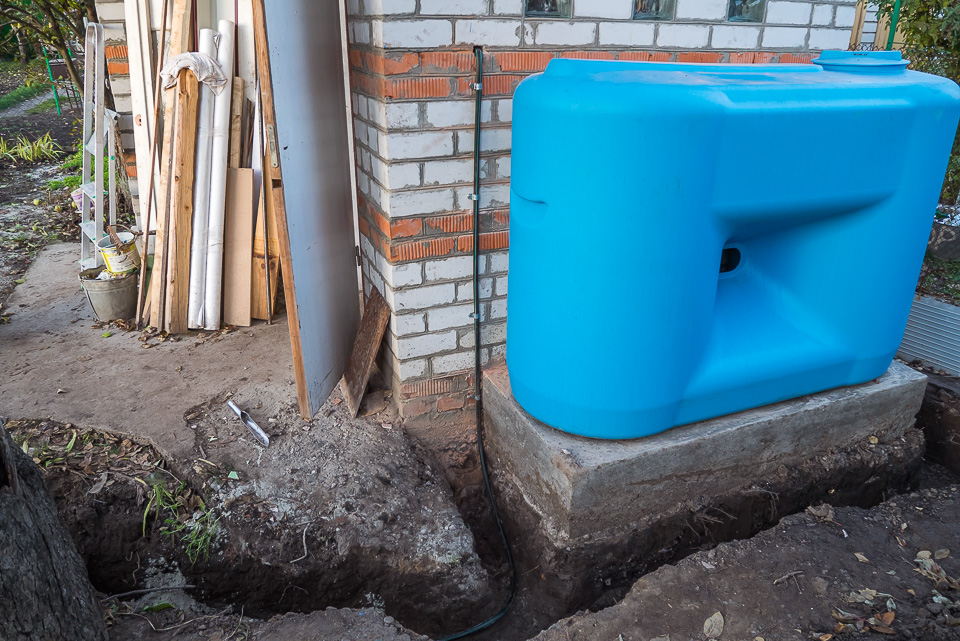

Накопительный бак на 1100 литров

Поливочная система на даче

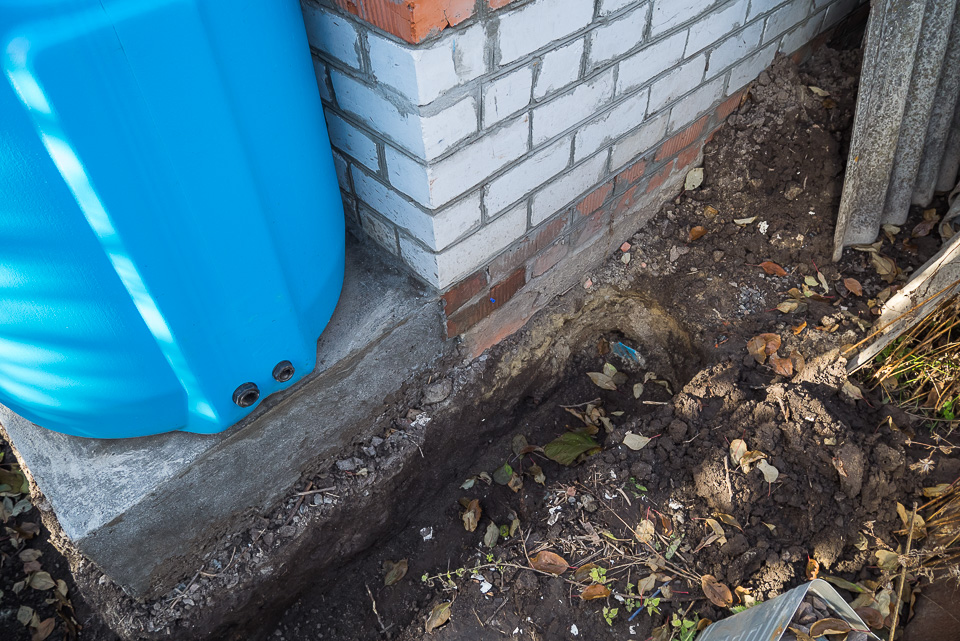

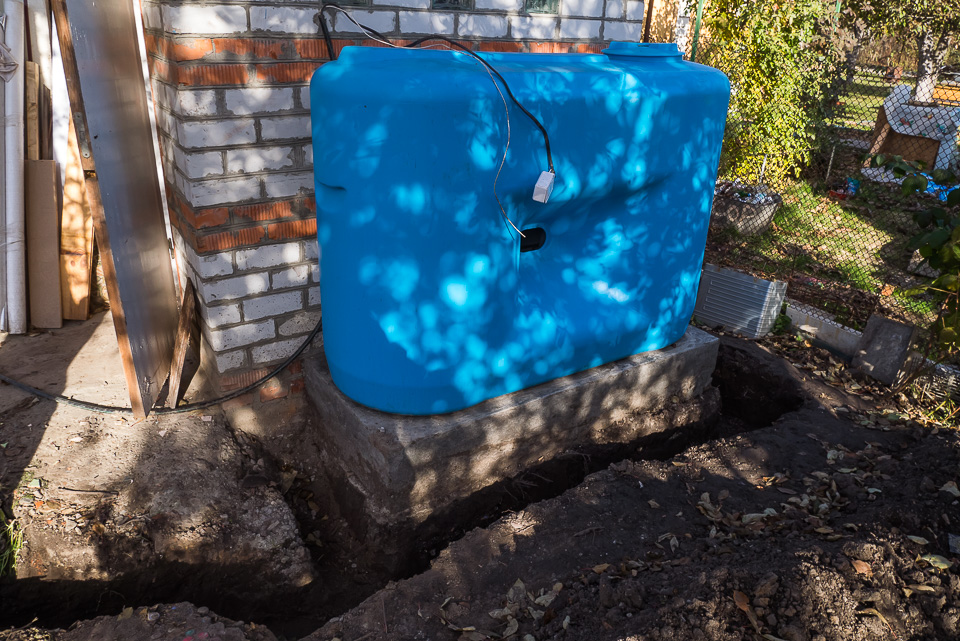

Установлен на бетонном основании

Поливочная система на даче

Бак необходим чтобы вода нагревалась перед поливом. Температура воды из скважины 11 градусов. В баке нагревается до уличной температуры. В жаркие летние дни температура около 30 градусов.

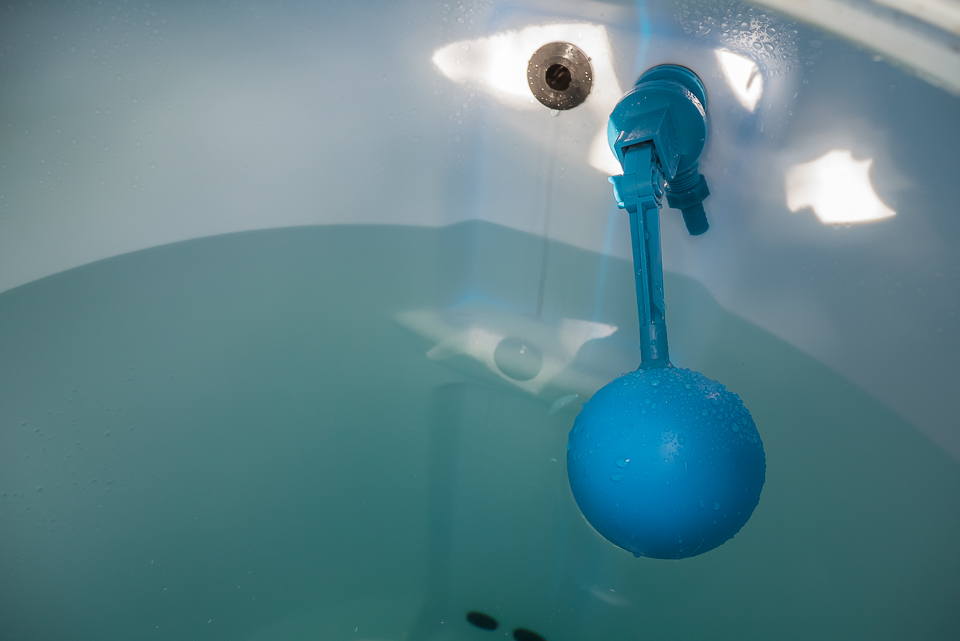

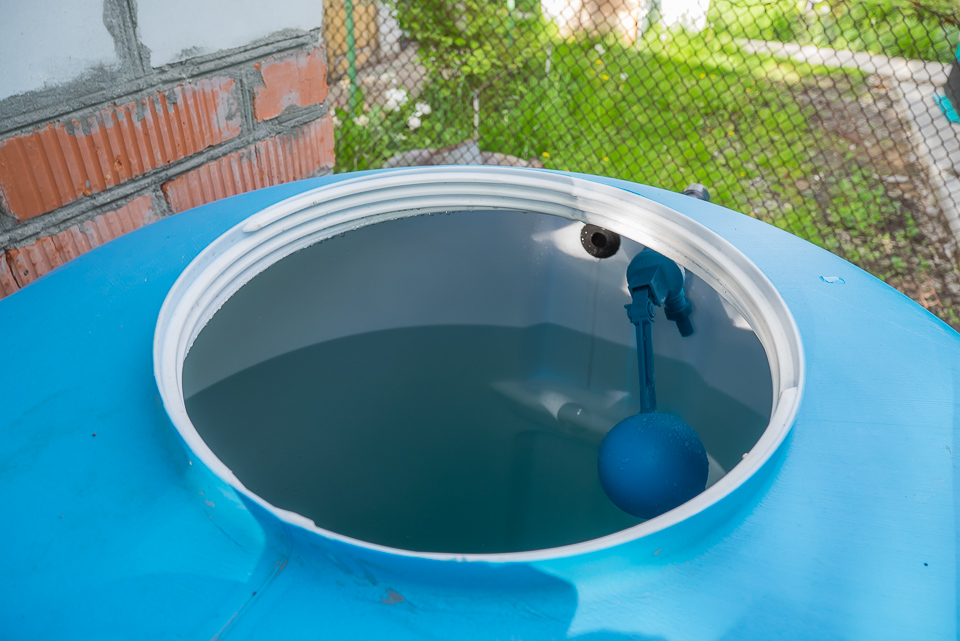

Внутри бака есть поплавковый клапан.

Поливочная система на даче

Когда бак полный, поплавок всплывает и закрывает подачу воды.

Поливочная система на даче

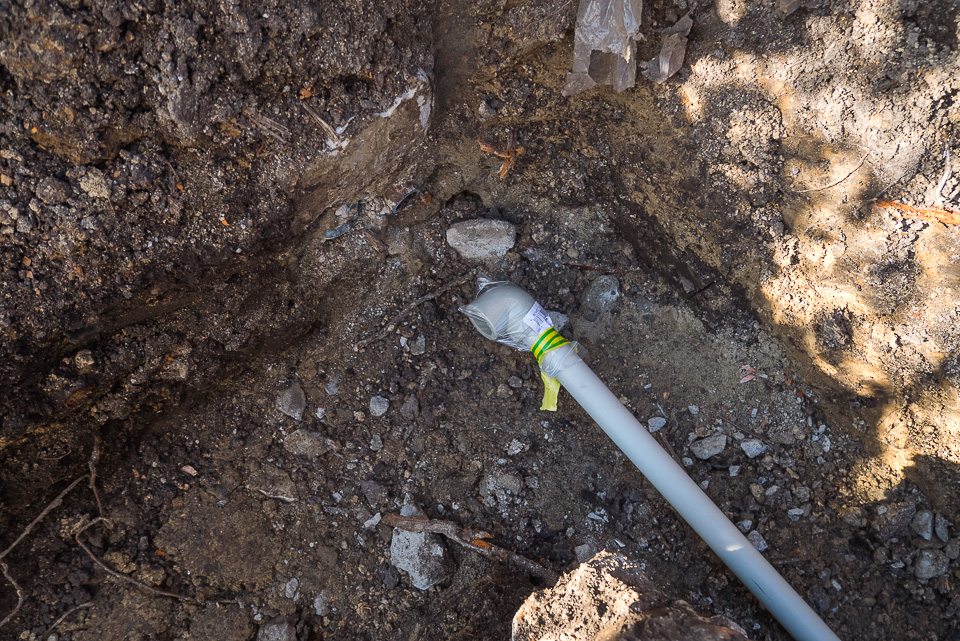

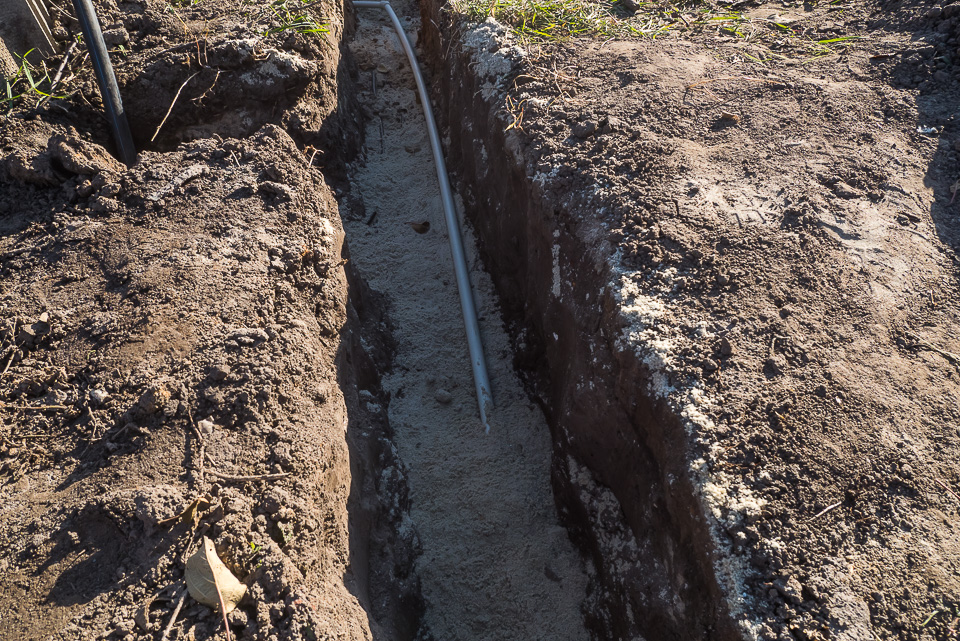

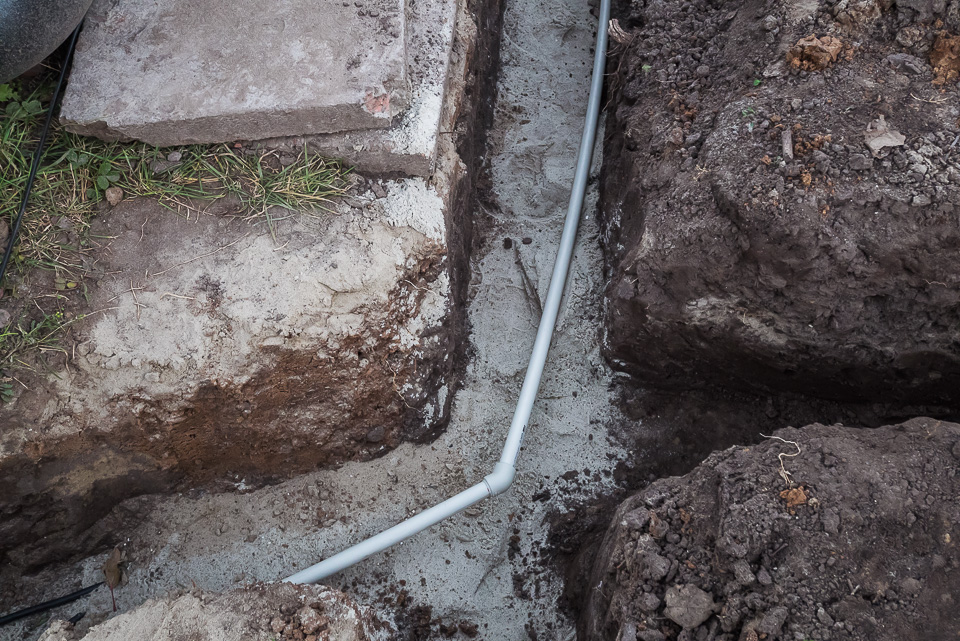

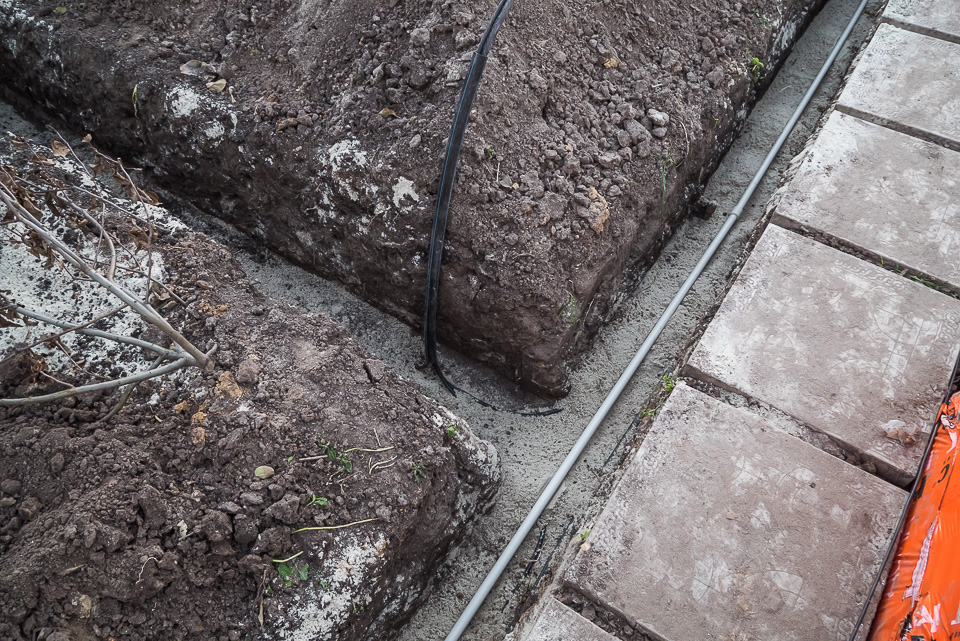

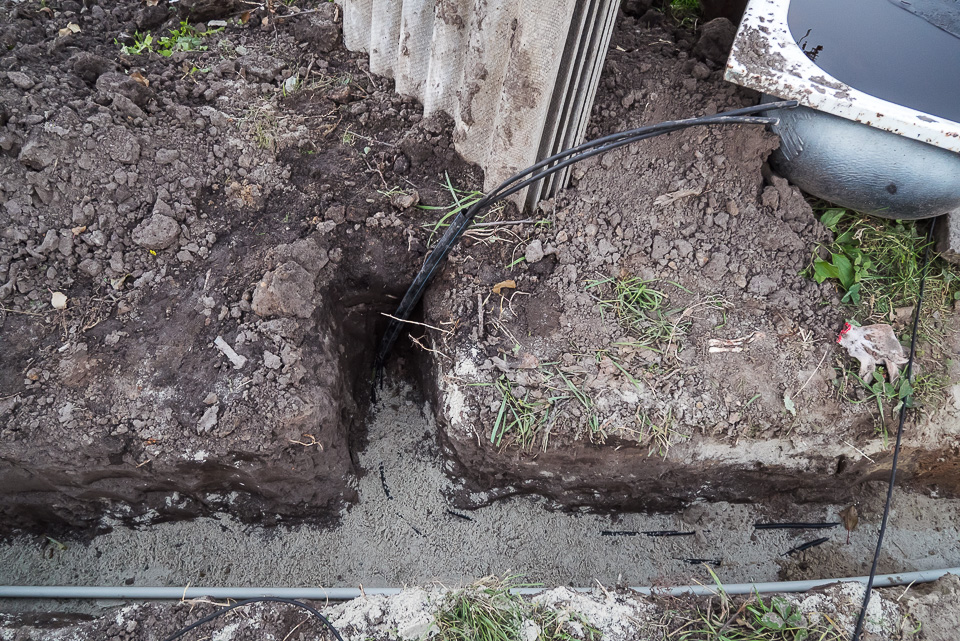

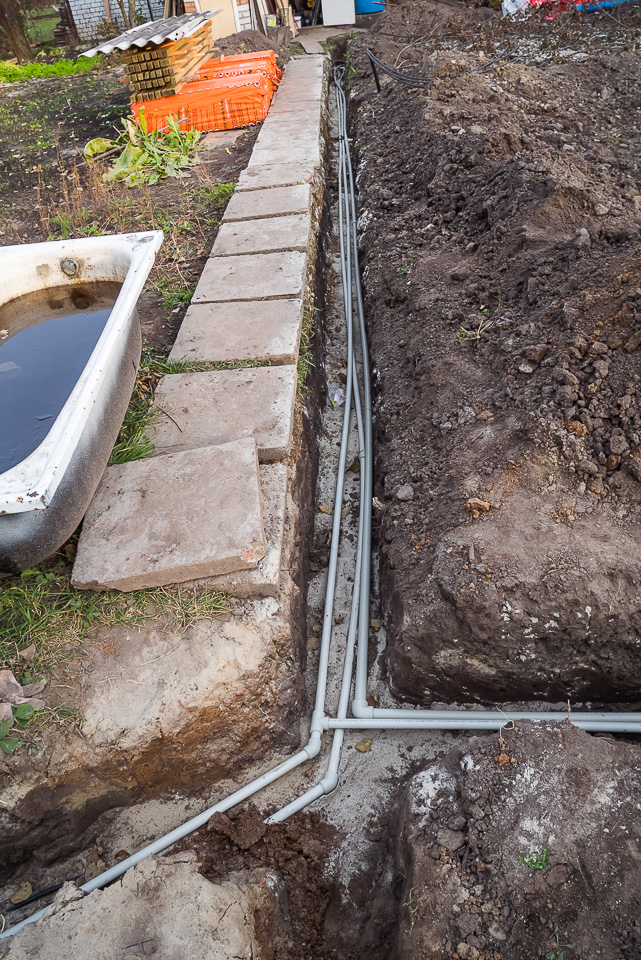

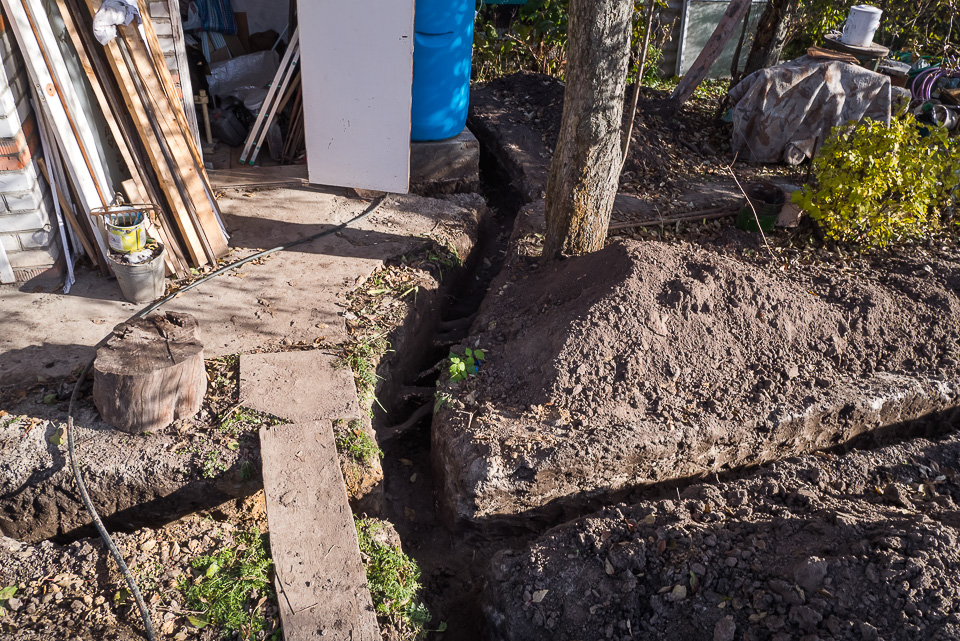

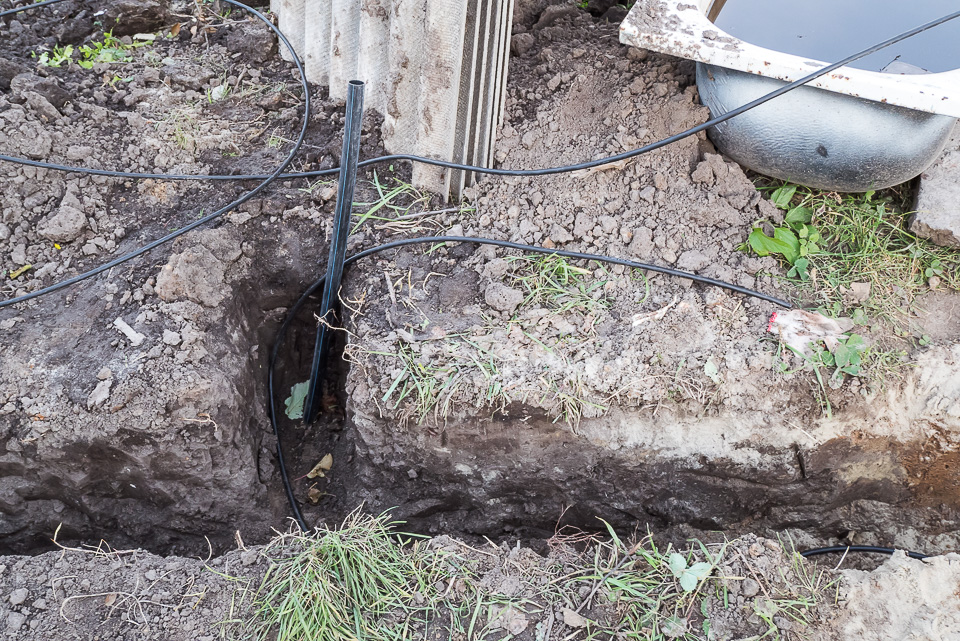

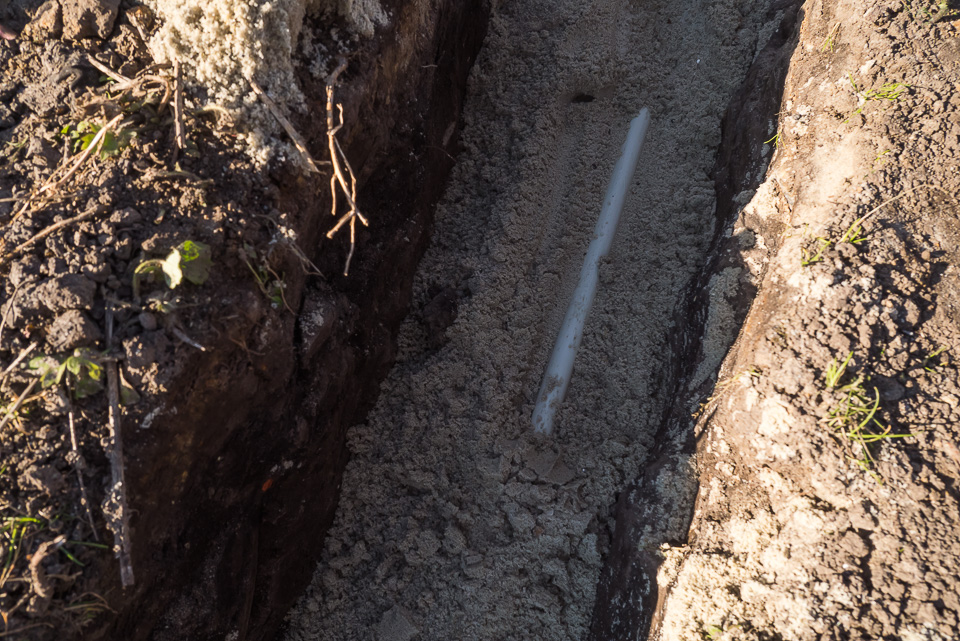

Прокладка входной трубы.

Поливочная система на даче

Поливочная система на даче

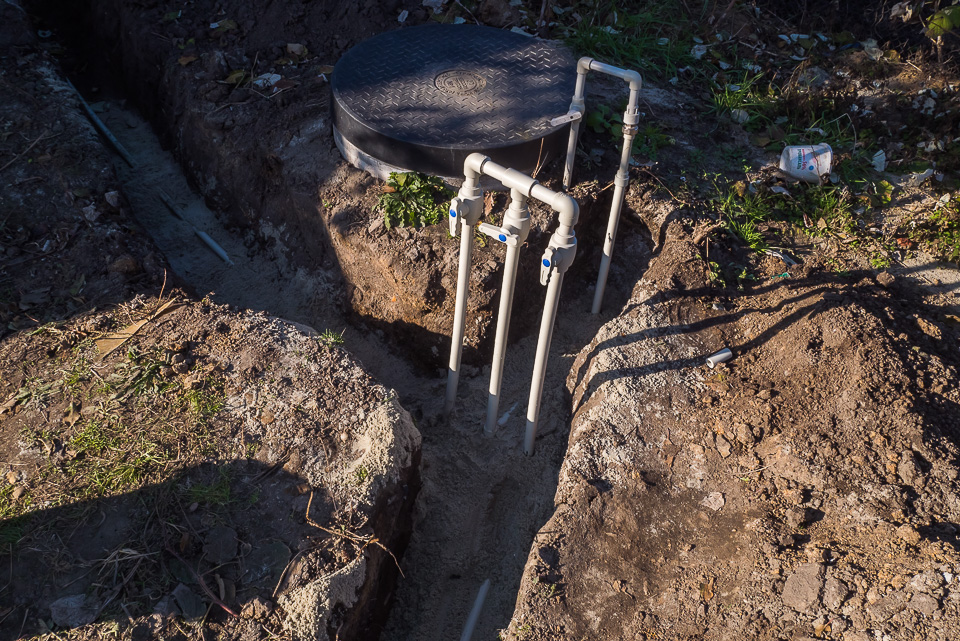

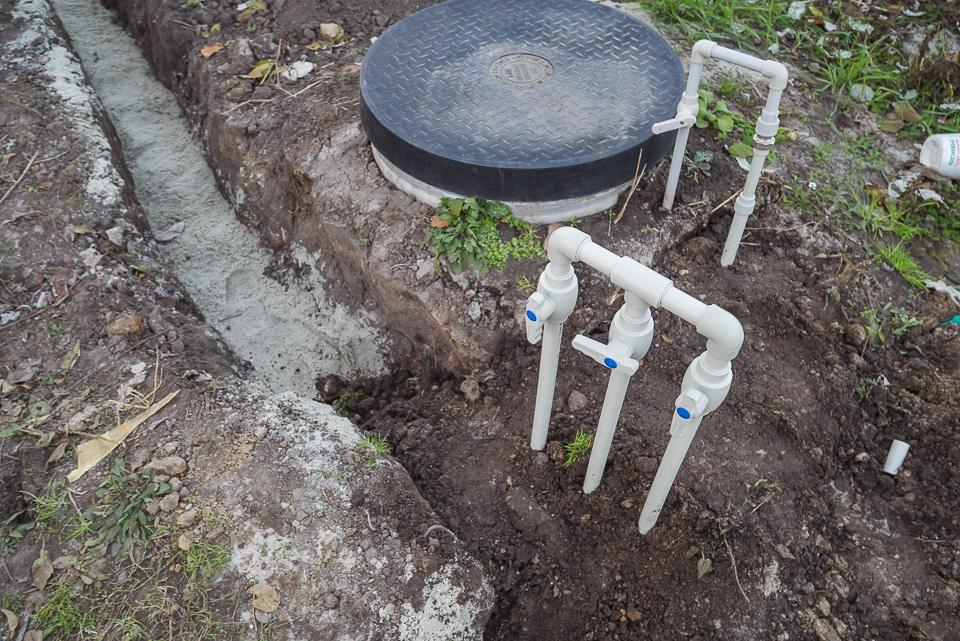

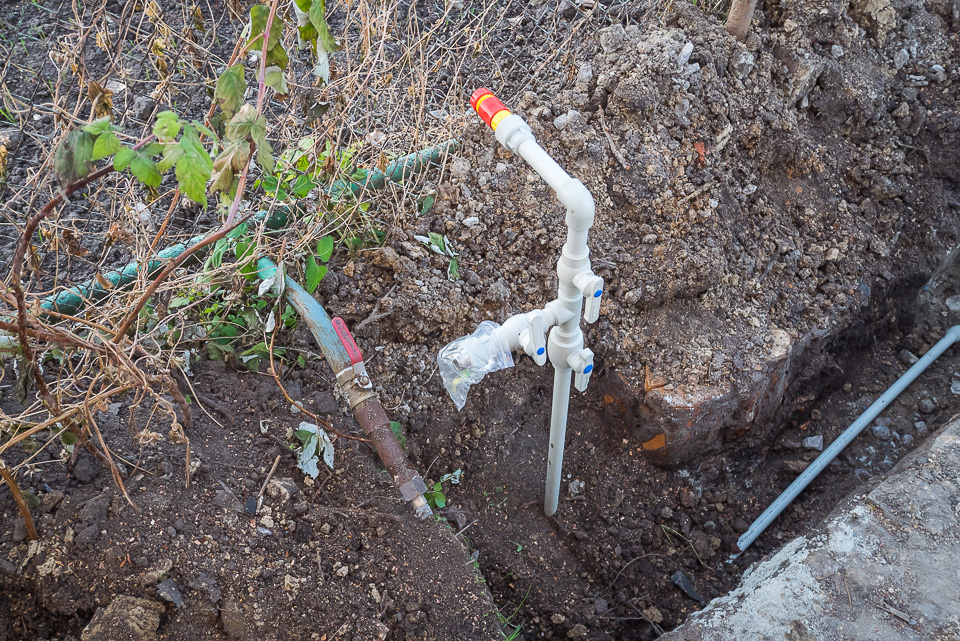

Распределительные краны рядом с кессоном.

Поливочная система на даче

Они позволяют выбрать источник воды для накопительного бака: из скважины или от садоводческого товарищества.

Поливочная система на даче

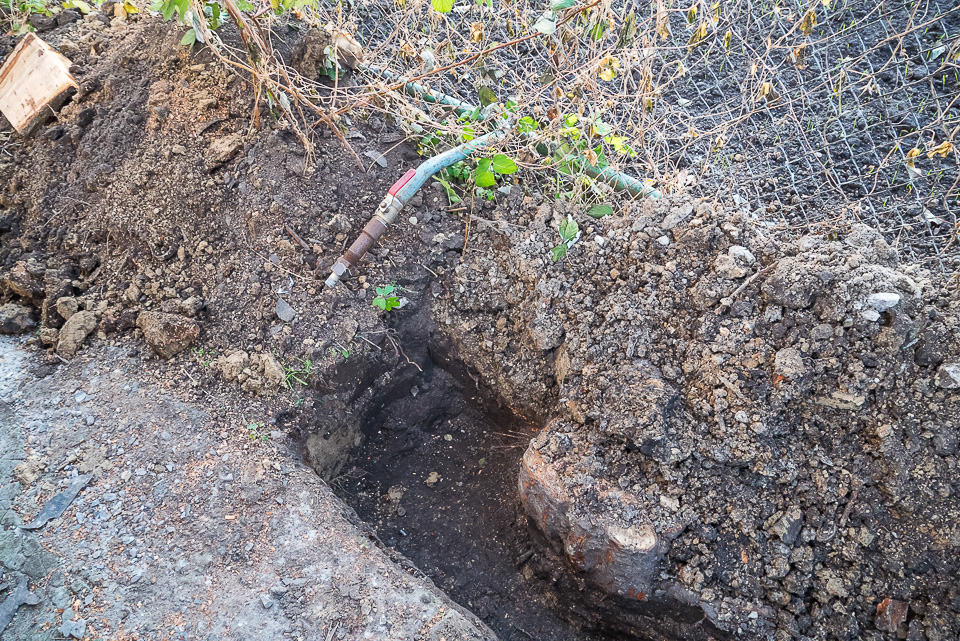

Подсоединение к трубе садоводческого товарищества

Поливочная система на даче

Вверху сделан дополнительный выход для подключения поливочного шланга.

Поливочная система на даче

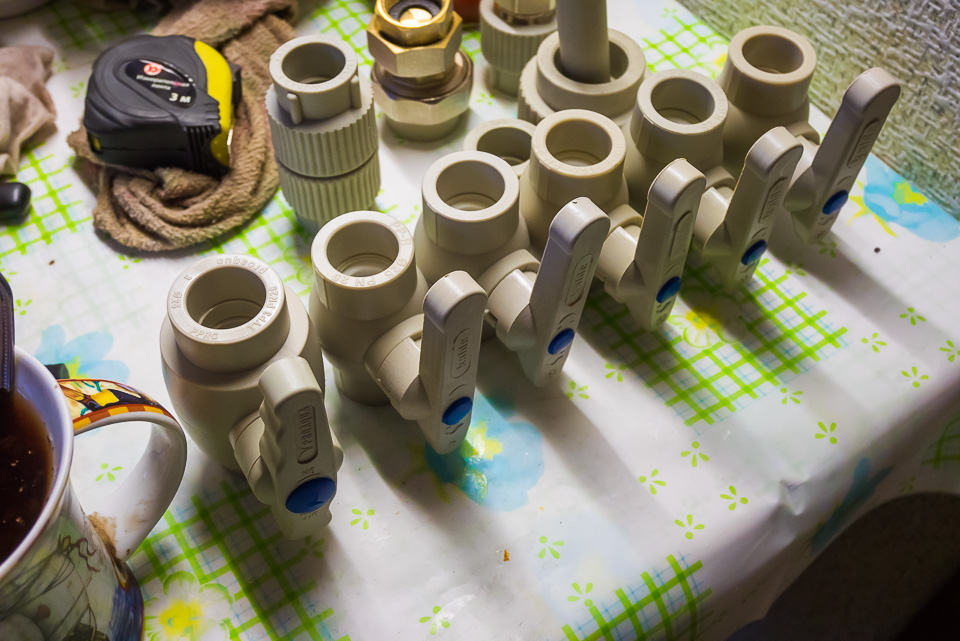

Краны перед пайкой)

Поливочная система на даче

Выход трубы на «гардену»

Поливочная система на даче

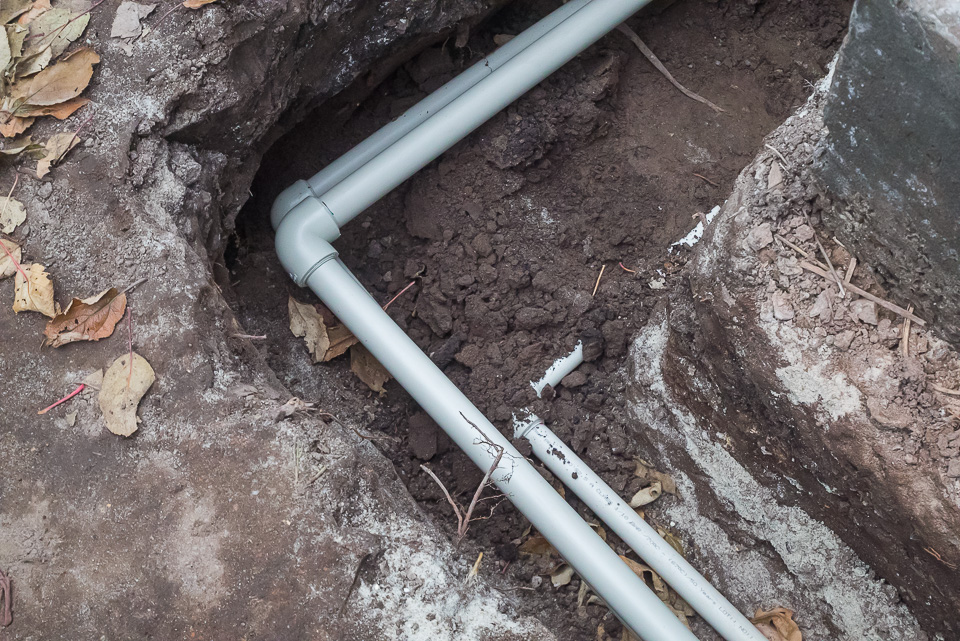

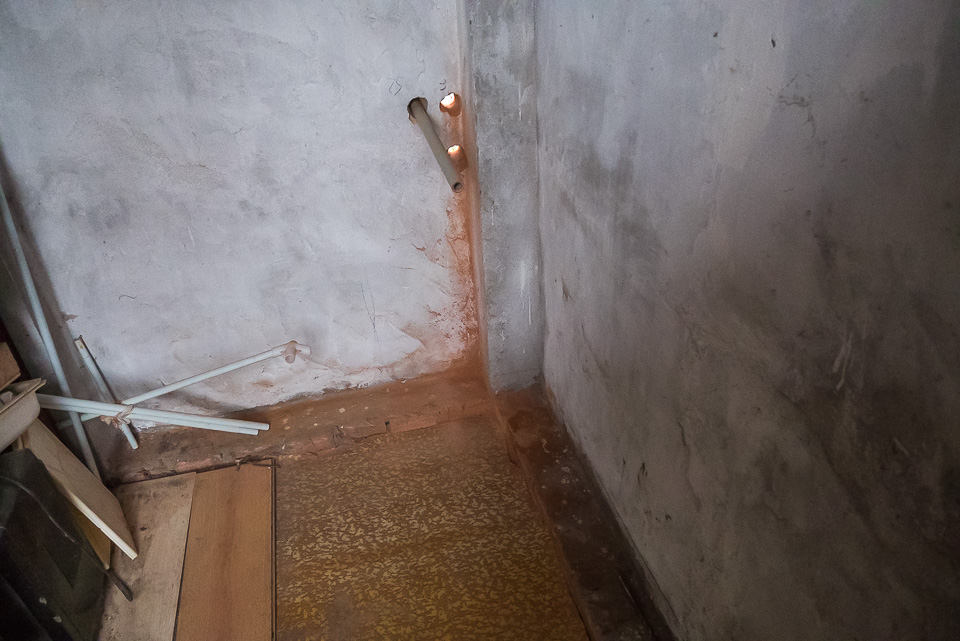

Подвод труб к насосу

Поливочная система на даче

Полипропиленовые трубы разрушаются под действием ультрафиолета, поэтому защищаем их изолентой.

Поливочная система на даче

Насос располагается в сарайчике

Поливочная система на даче

Под него также залито бетонное основание

Поливочная система на даче

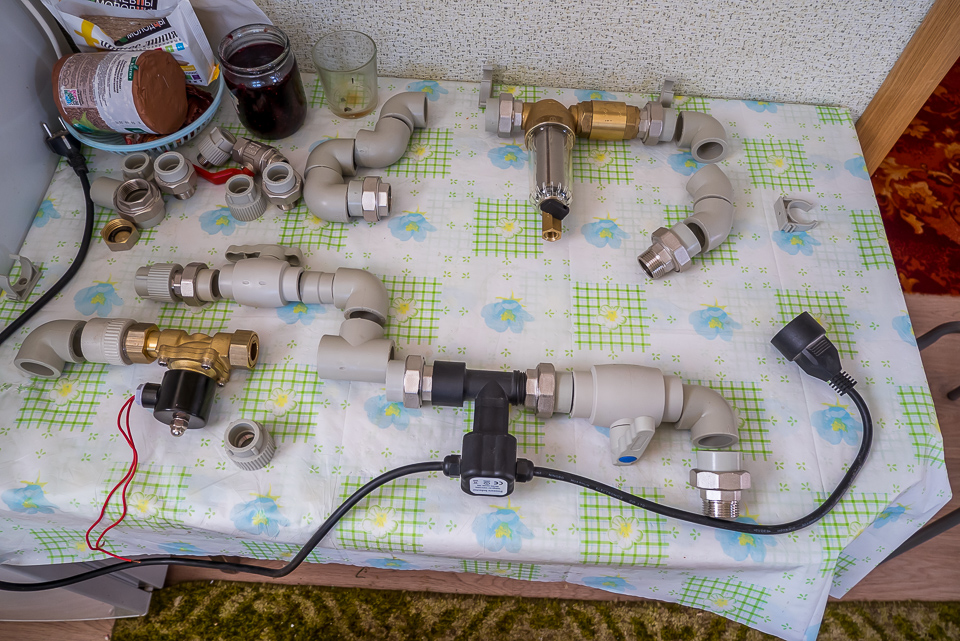

Собираем на столе элементы перед пайкой. Изначально планировалось использовать устройства защиты» от сухого хода»(черная штука с проводами), но потом от этой идеи отказался т.к. по отзывам она не корректно работает, да и конструкция из дешевого пластика не вызывает доверие. Поэтому защиту «от сухого хода» планирую сделать с помощью поплавка: когда уровень воды в накопительном баке снизится поплавок примет горизонтальную позицию и отключит насос.

Поливочная система на даче

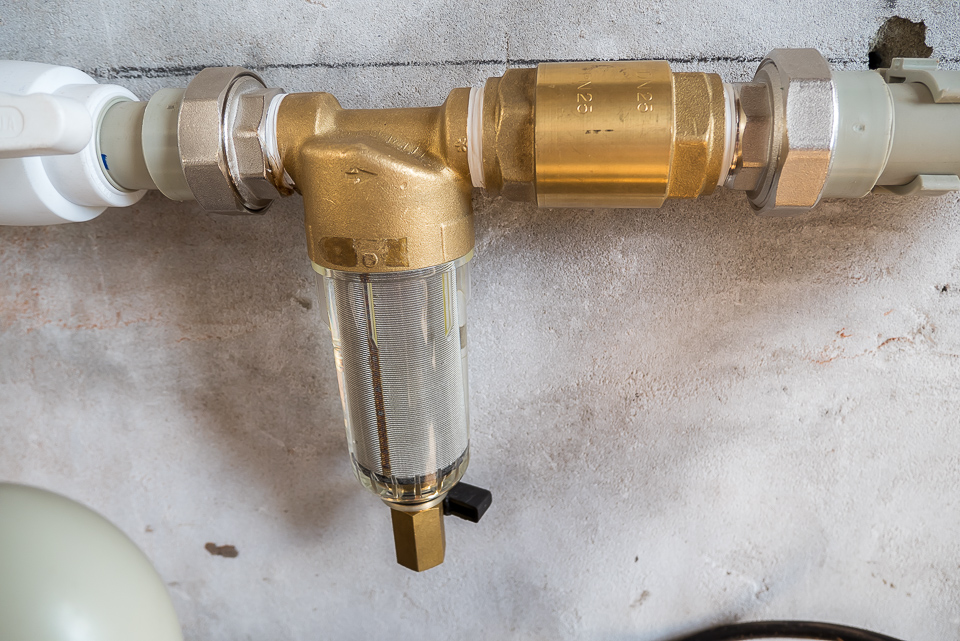

Фильтр и обратный клапан.

Поливочная система на даче

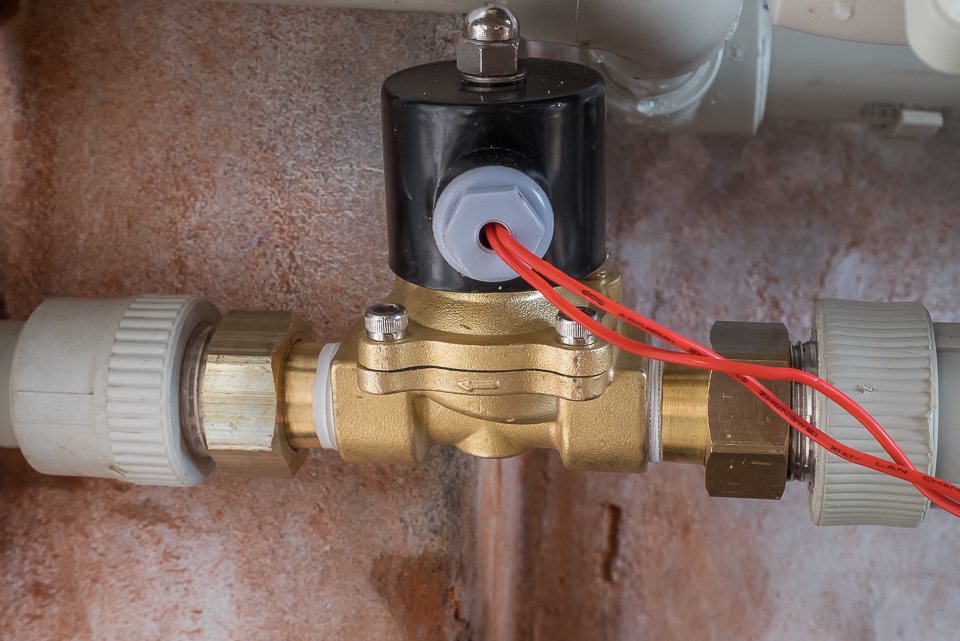

Электромагнитный клапан

Поливочная система на даче

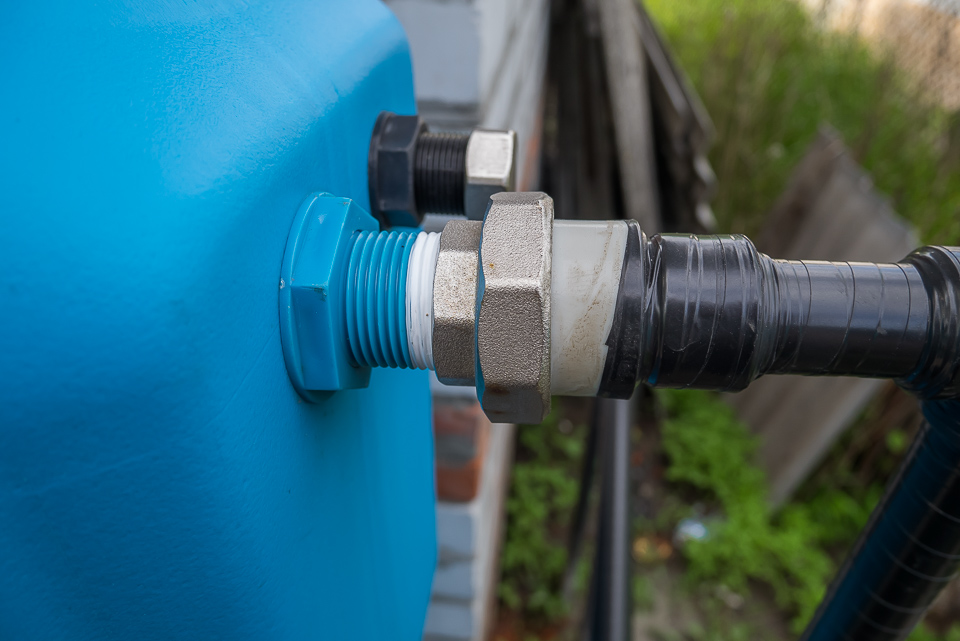

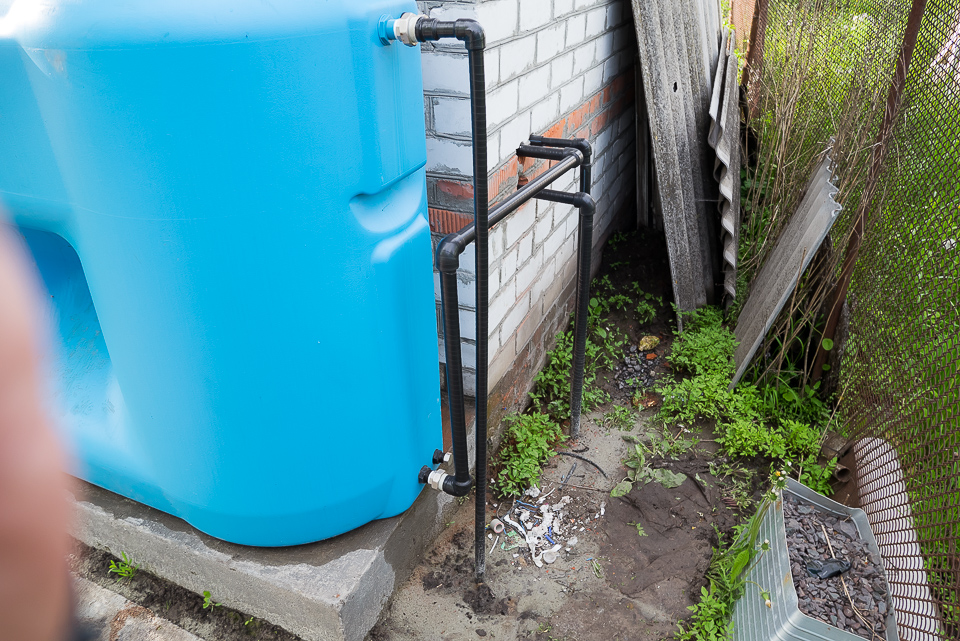

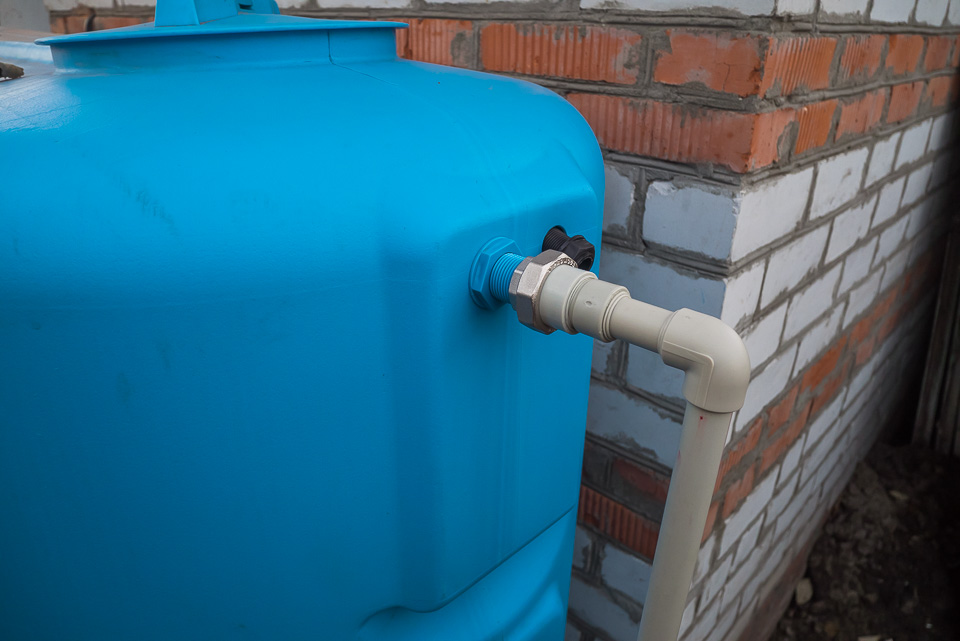

Соединение трубы с баком

Поливочная система на даче

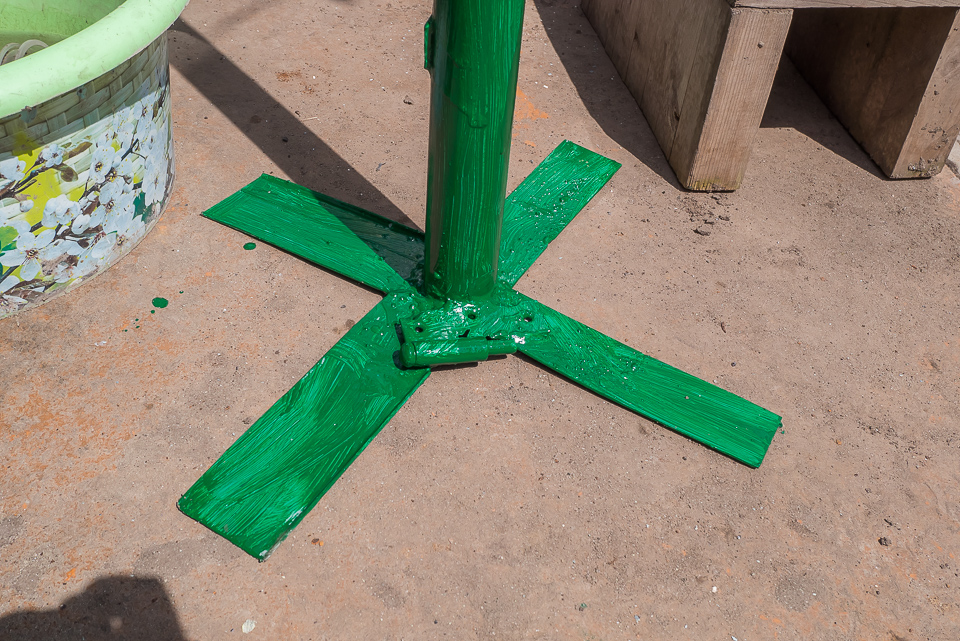

Пластиковые трубы защищаем металлическими вот с таким крестообразным основанием, препятствующим проседание трубы в грунте.

Поливочная система на даче

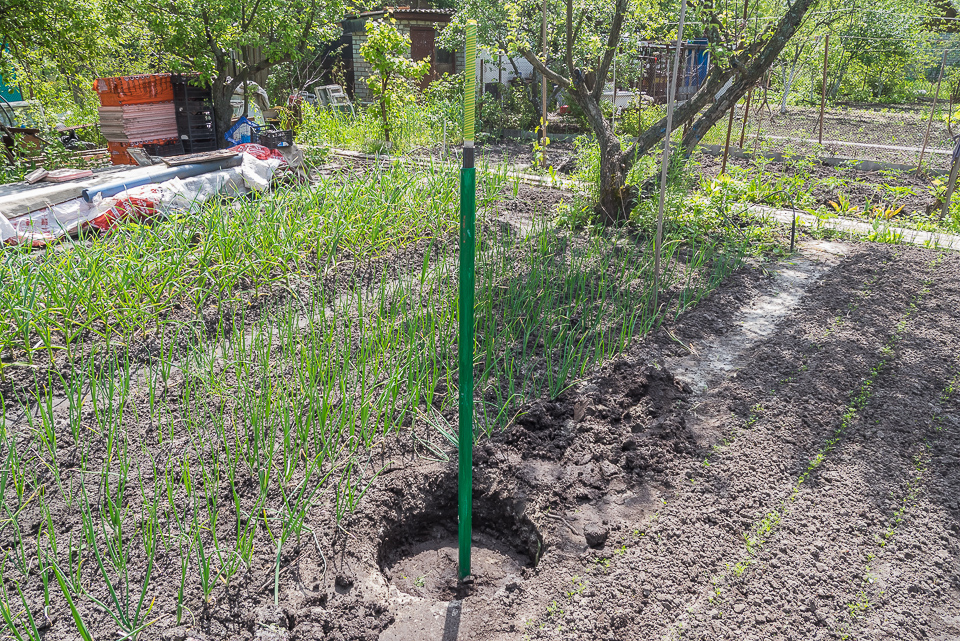

Выравниваем по уровню и закапываем.

Поливочная система на даче

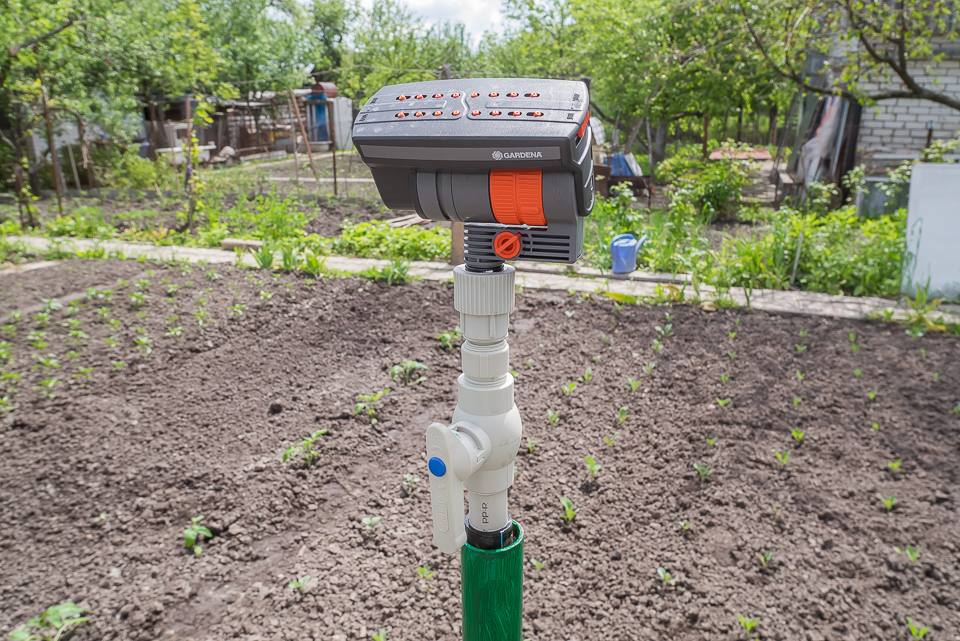

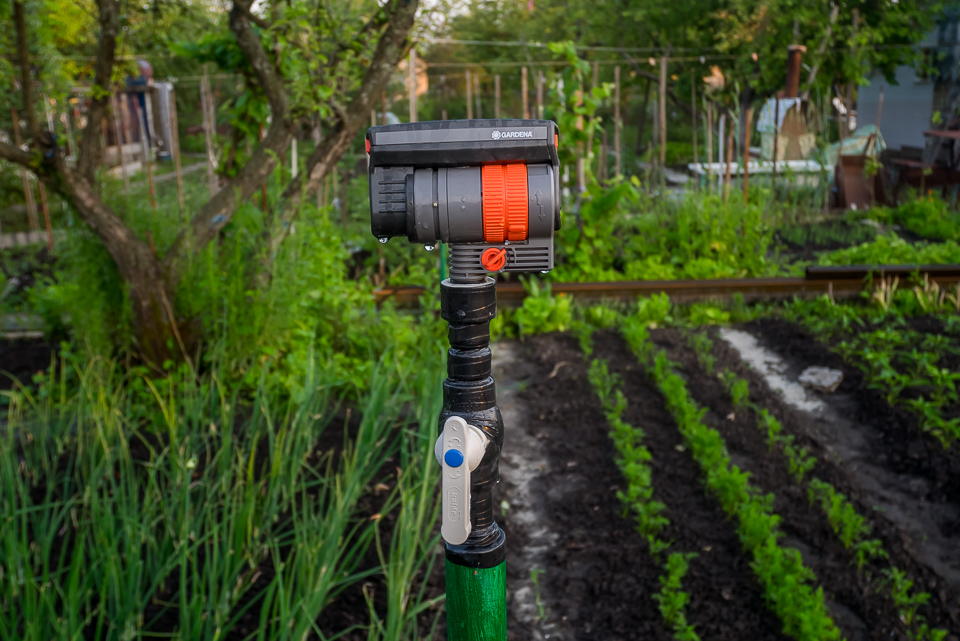

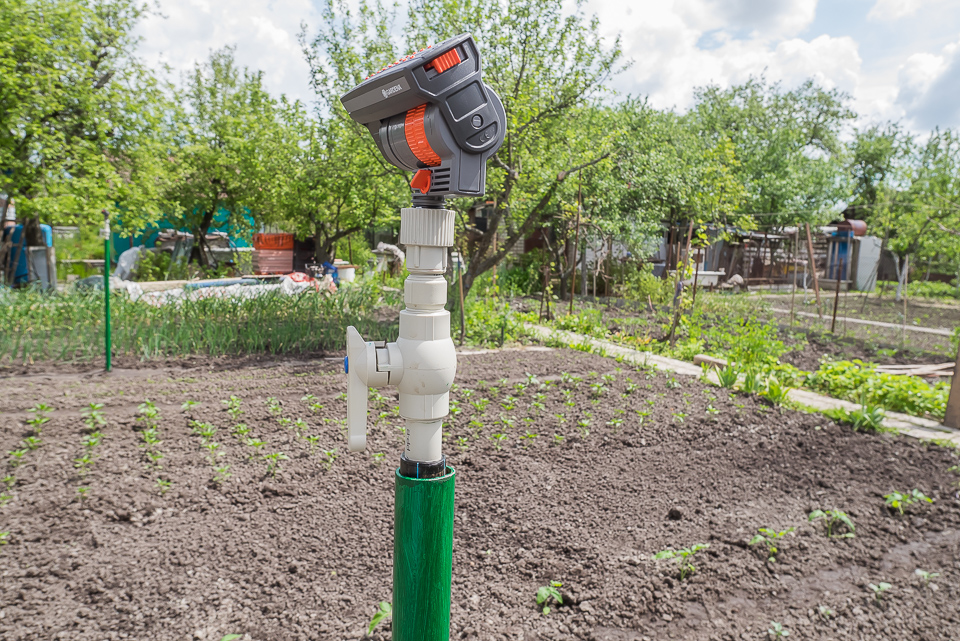

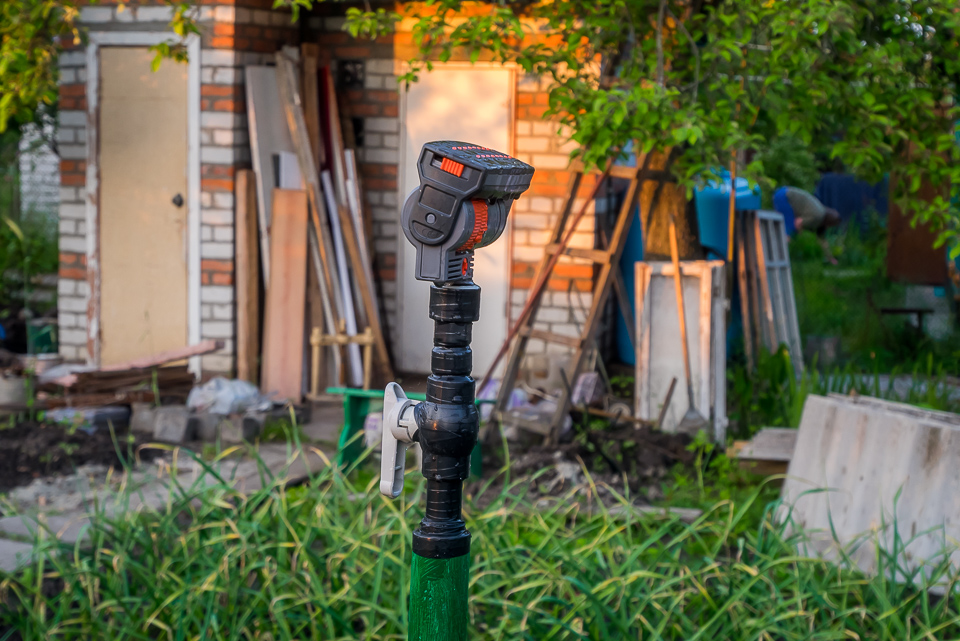

Припаиваем кран и прикручиваем «гардену»

Поливочная система на даче

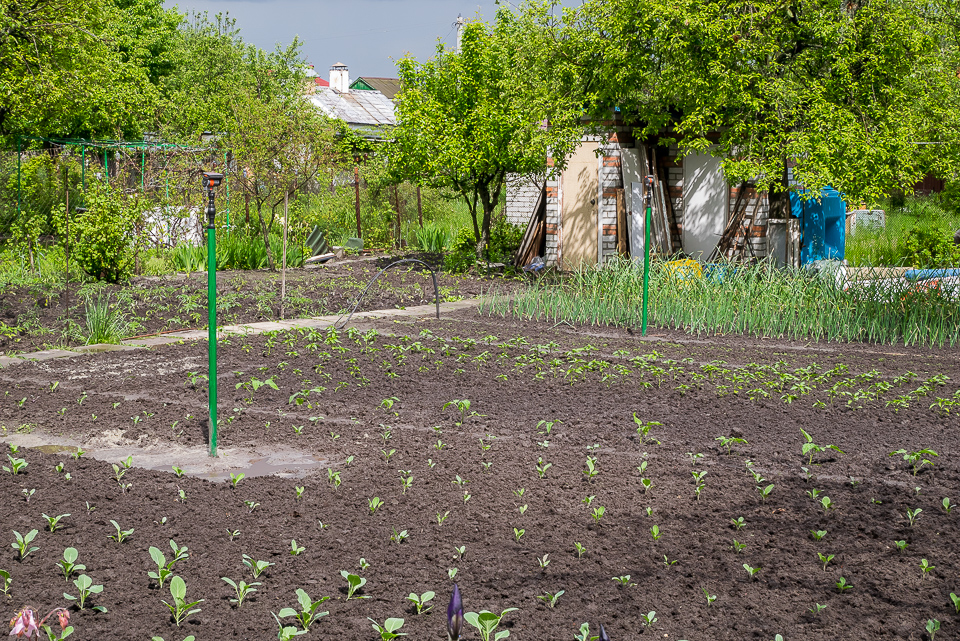

Дождеватели было решено установить на уровне 1.5 метра над землей. Это нужно чтобы струи не били по листьям растения. Иногда на этом месте мы высаживаем помидоры и они достигают в высоту как раз 1.5 метра.

Поливочная система на даче

Максимальная площадь полива одного дождевателя GARDENA ZoomMaxx — 216 кв. м. Поэтому чтобы полить огород в 4 сотки необходимо два дождевателя.

Поливочная система на даче

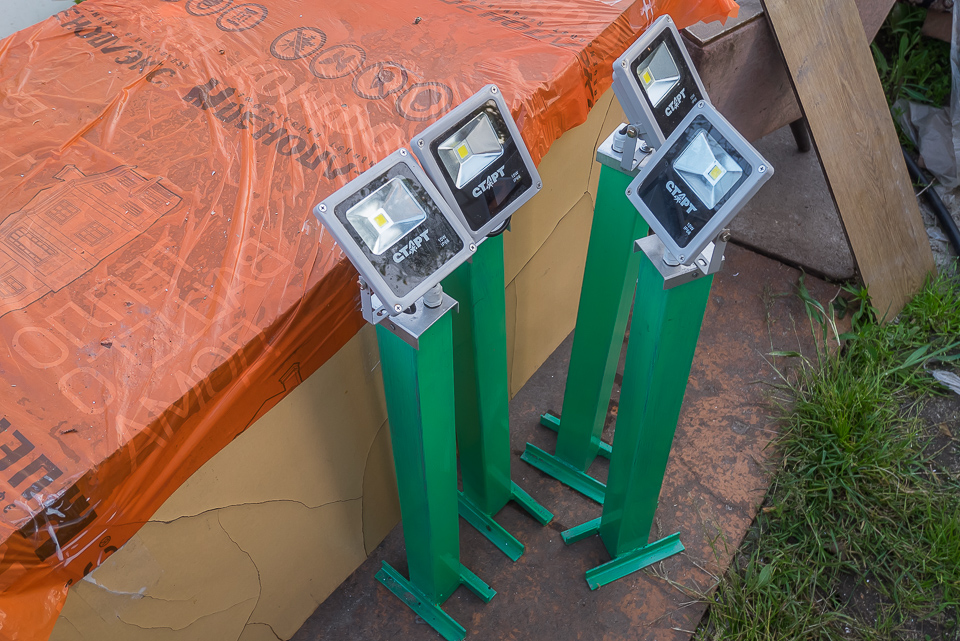

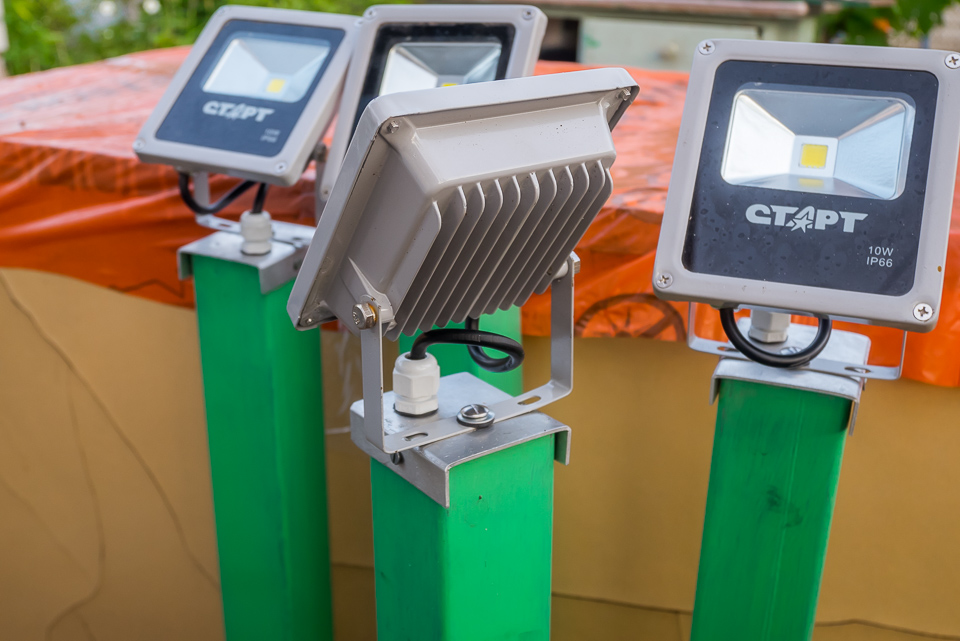

Заодно устанавливаем светильники подсветки для деревьев. Светодиодные лампы фирмы «Старт» на 10 ватт.

Поливочная система на даче

Основание — профильная труба 60 х 60 мм. Сверху алюминиевые заглушки с сальниками для провода, для герметичности.

Поливочная система на даче

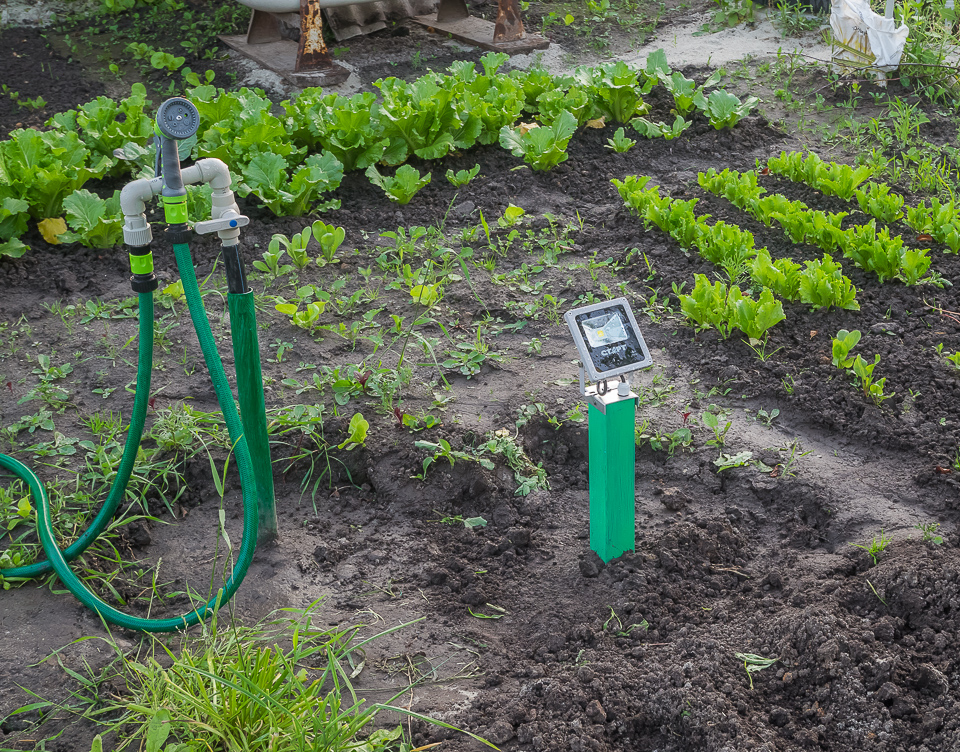

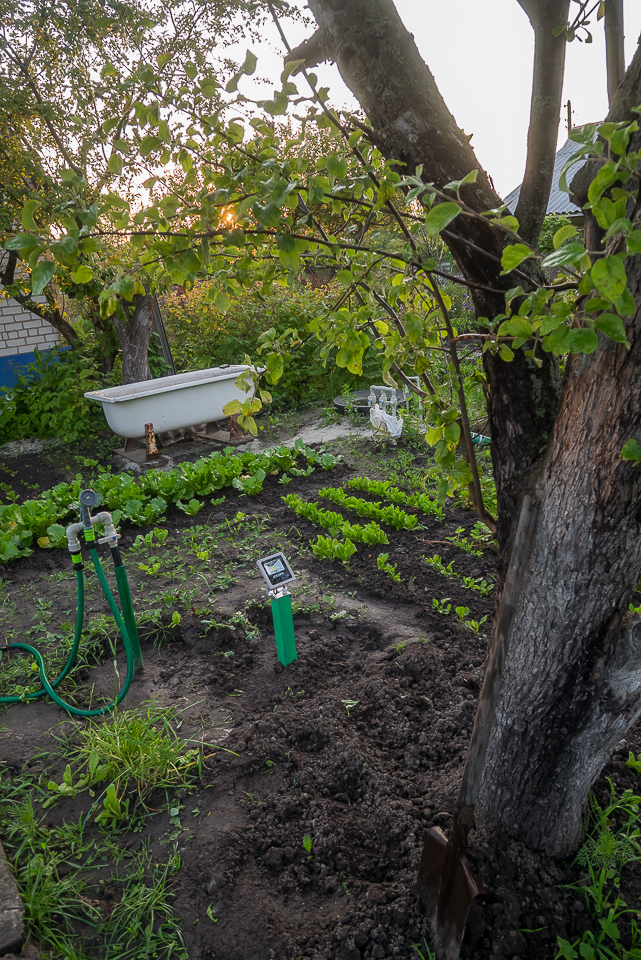

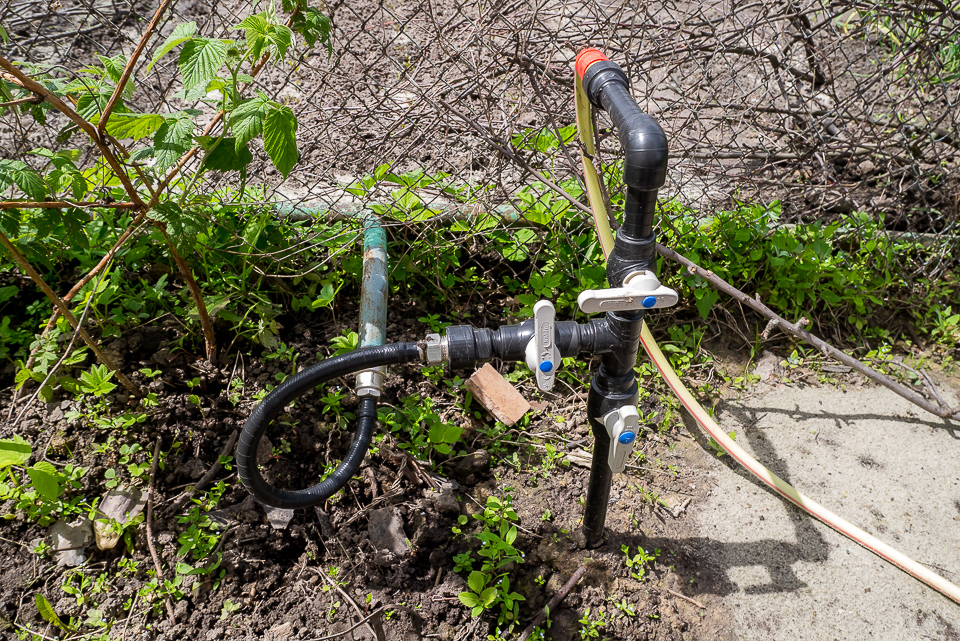

Закапывали их на 50 см глубиной, чтобы можно было свободно перекапывать огород, не опасаясь перебить провод. Здесь же видна лейка)

Поливочная система на даче

Светильники эффектно подсвечивают деревья ночью)

Поливочная система на даче

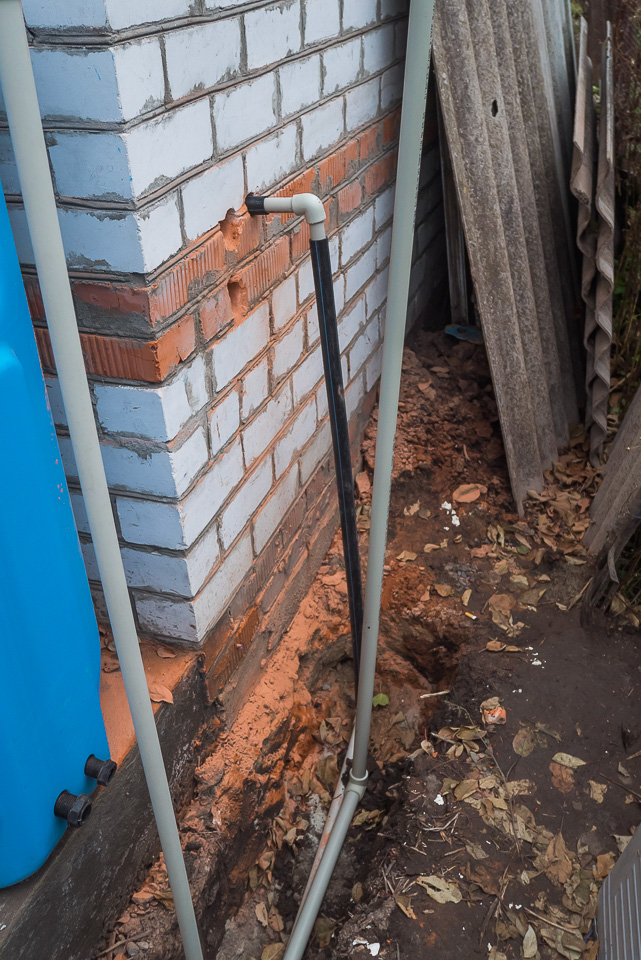

Трубы также заматываем черной изолентой для защиты от ультрафиолета.

Поливочная система на даче

Поливочная система на даче

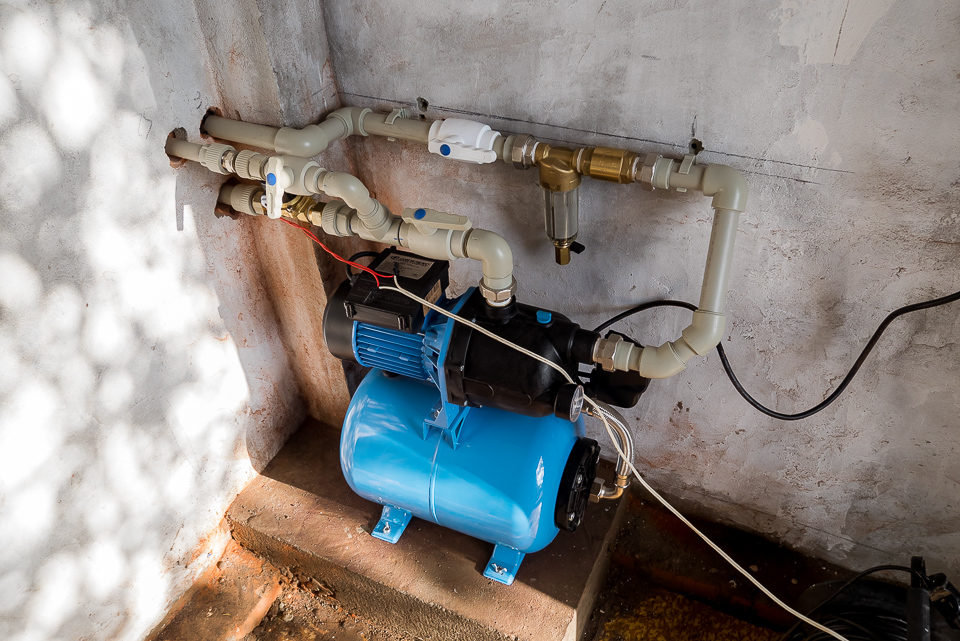

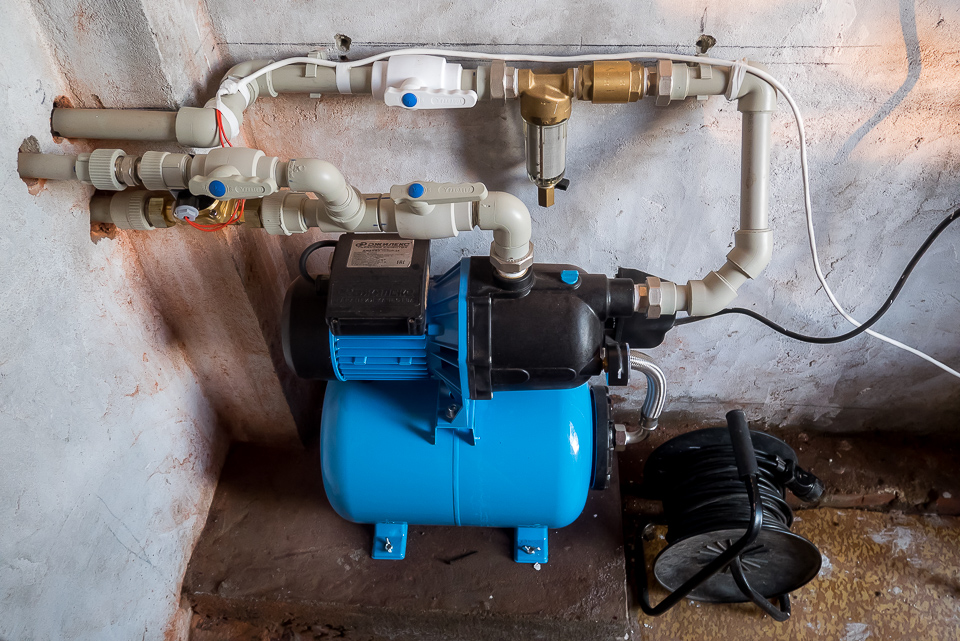

Насос и распайка труб в сарайчике. Центробежный насос фирмы Джилекс — ДЖАМБО 70/50 П-24

Поливочная система на даче

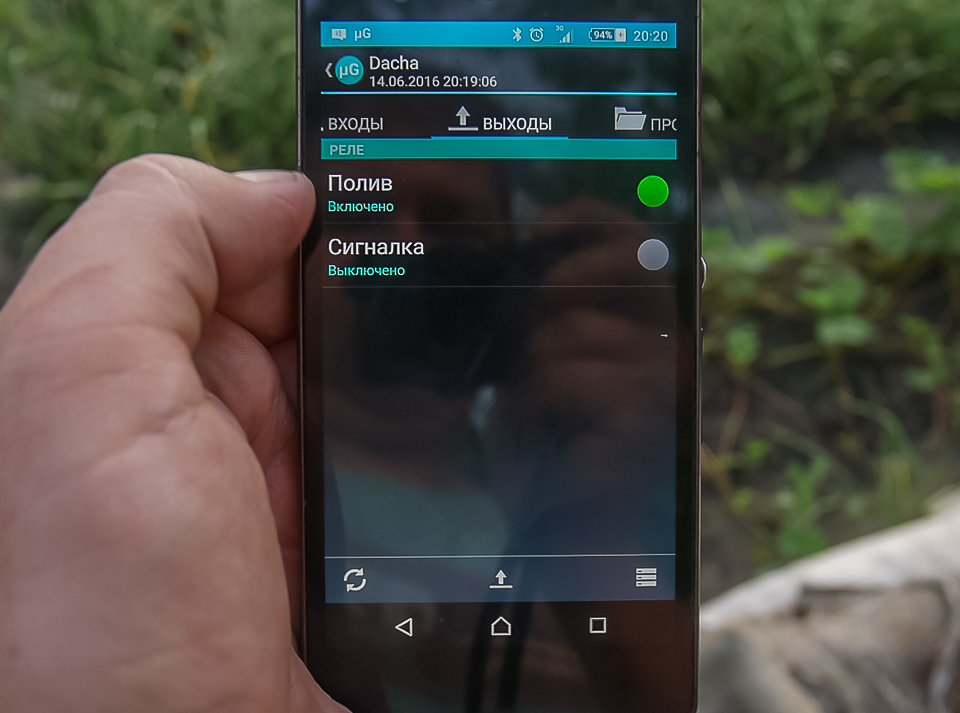

Приложение для телефона позволяющее управлять системой полива удаленно.

Поливочная система на даче

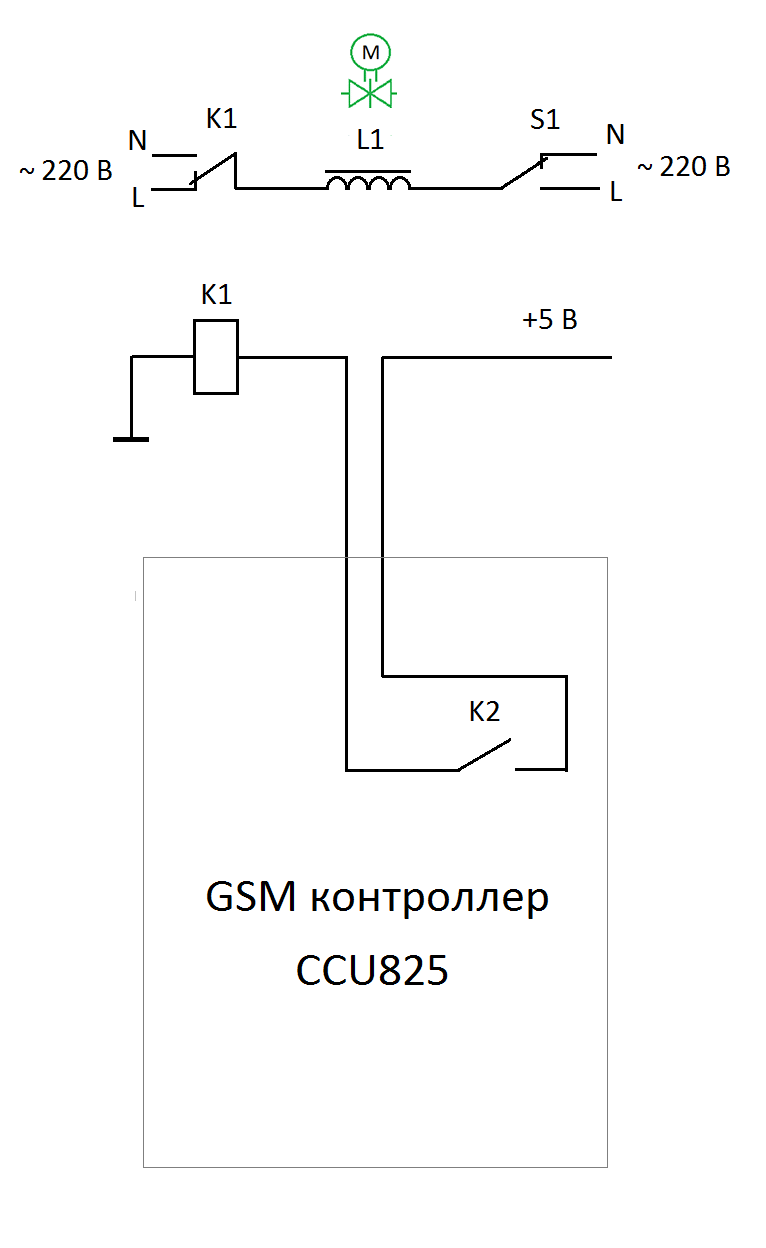

Как это устроено? Вот принципиальная схема управления электромагнитным клапаном.

Принципиальная схема управления электромагнитным клапаном

Видно что электромагнитный клапан (обмотка L1) можно открыть через реле K1 или через проходной выключатель S1. Реле K1 управляется с помощью GSM контроллера CCU825 фирмы RADS Electronics.

Поливочная система на даче

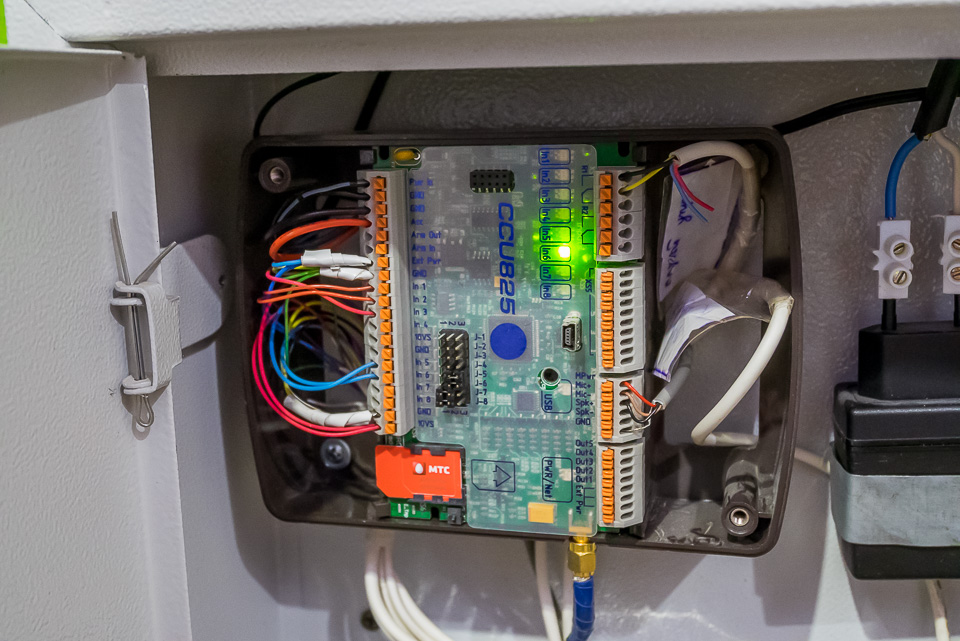

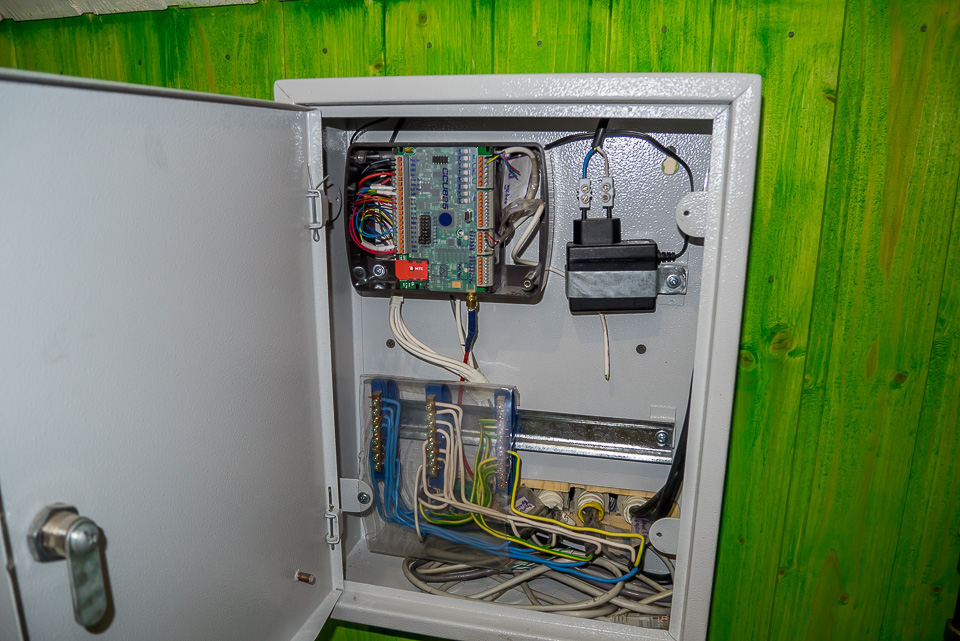

Вот его монтаж в щитке в доме.

Поливочная система на даче

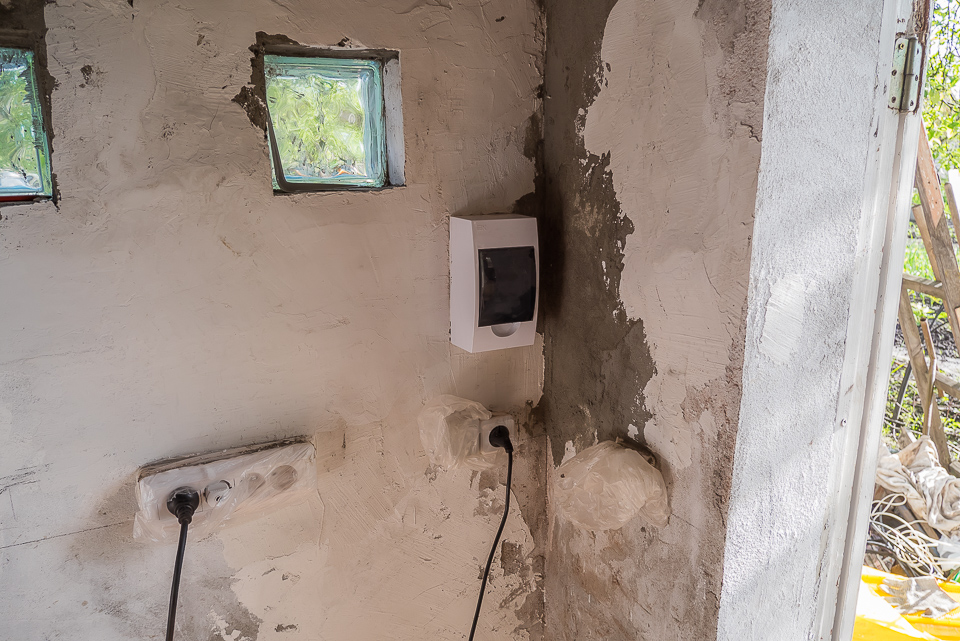

В сарайчике расположена одиночная розетка куда подключен электромагнитный клапан и рядом слева проходной переключатель (защищен от штукатурки полиэтиленом)

Поливочная система на даче

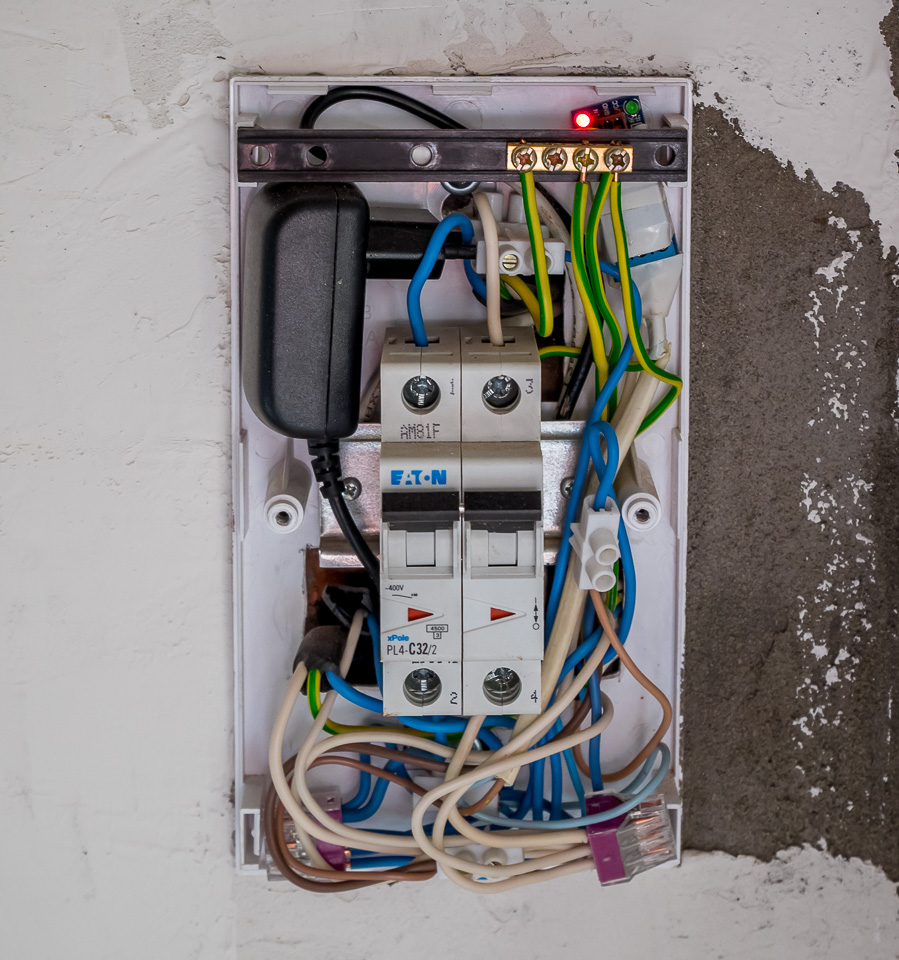

В щитке поместился блок питания на 5 Вольт и реле (там где красный светодиод).

Поливочная система на даче

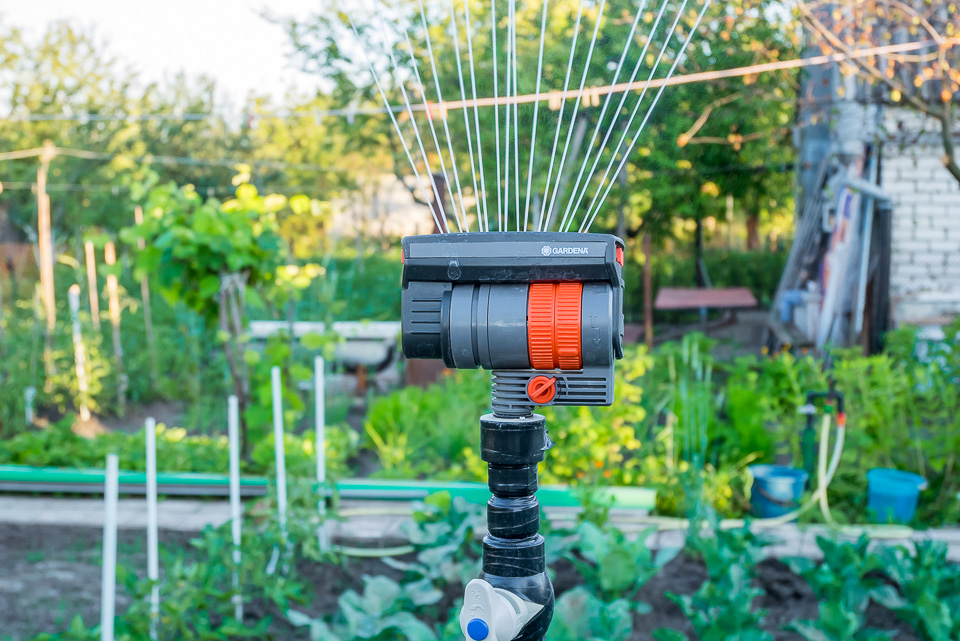

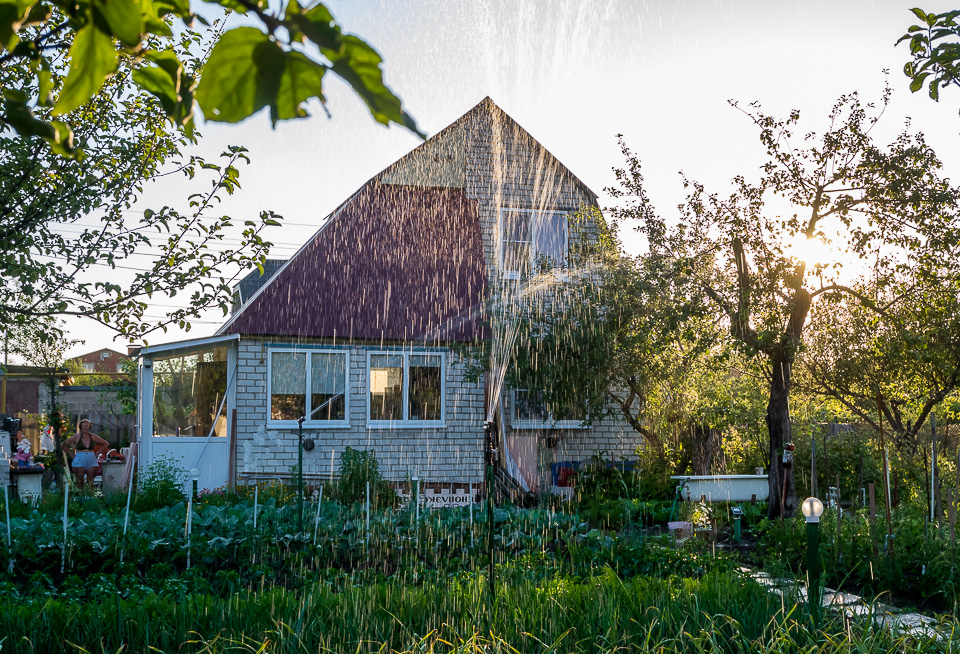

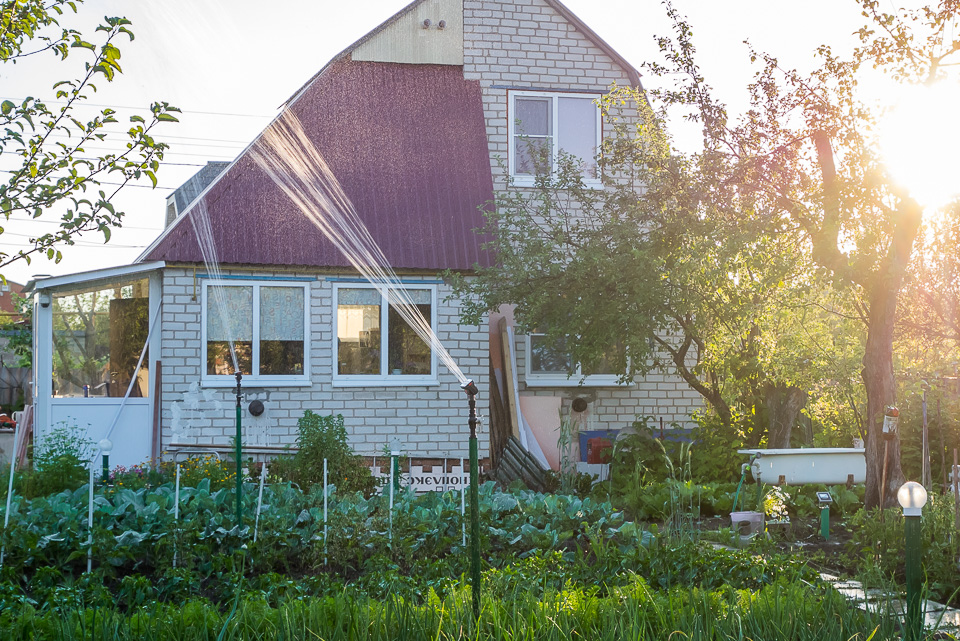

Работают два дождевателя «Гардена — зум макс»

Поливочная система на даче

Поливочная система на даче

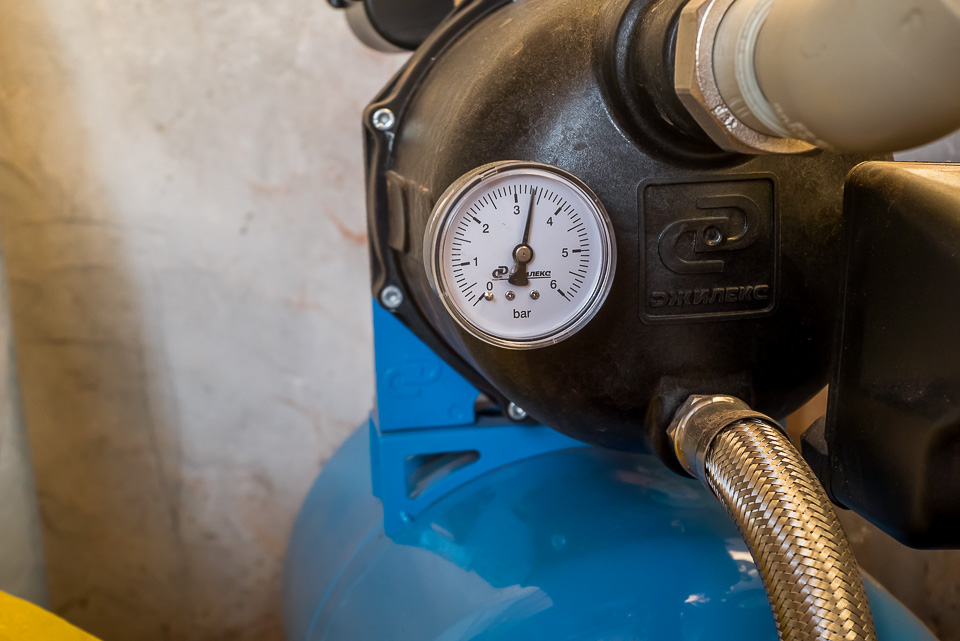

Напор в системе во время полива. Немножко не хватает до 4 бар (максимальное давление для GARDENA ZoomMaxx)

Поливочная система на даче

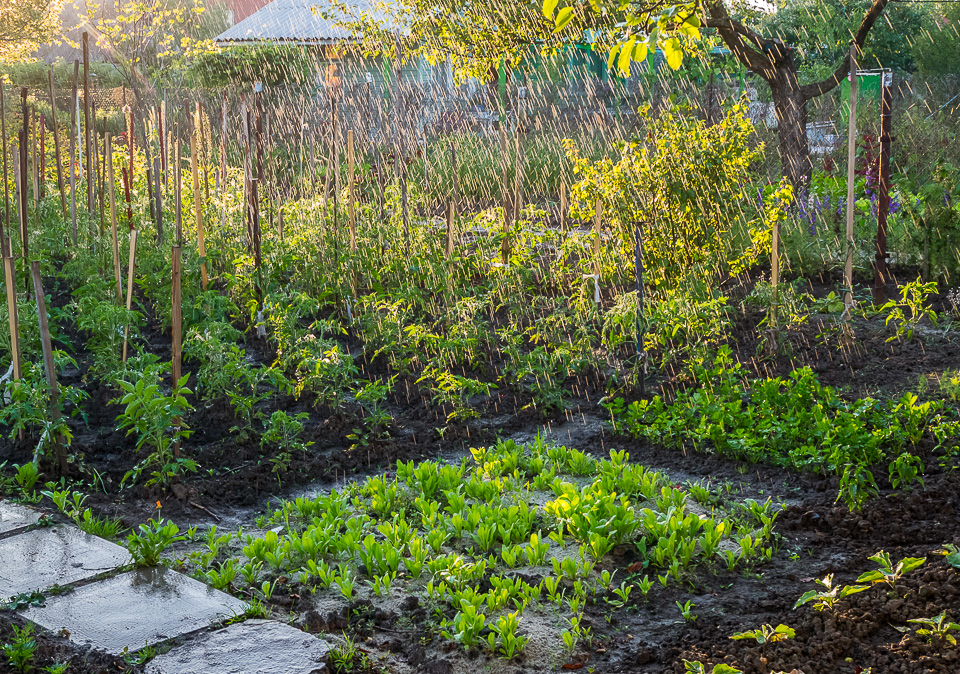

Распределение капель очень похоже на настоящий летний дождик.

Поливочная система на даче

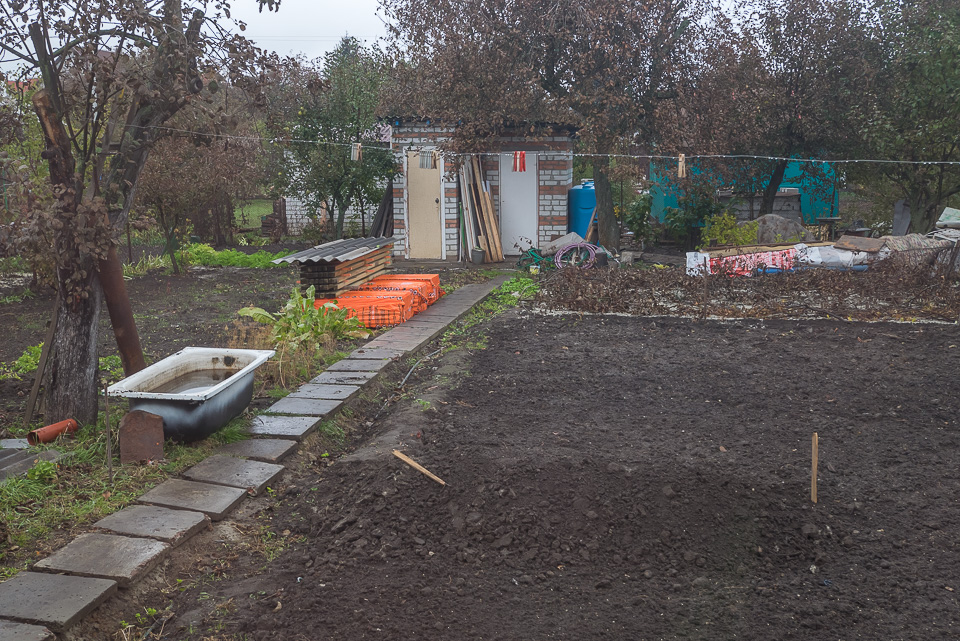

Теперь мы убрали 4 ванны с участка и больше не таскаем ведра для полива)

Слив воды из поливочной системы

Слив воды на зиму необходим, чтобы избежать разрыва труб и кранов.

Для слива воды из поливочной системы можно взять заводской компрессор. Но самое бюджетное решение, пожалуй, это использовать модернизированный гидроаккумулятор и автомобильный насос.

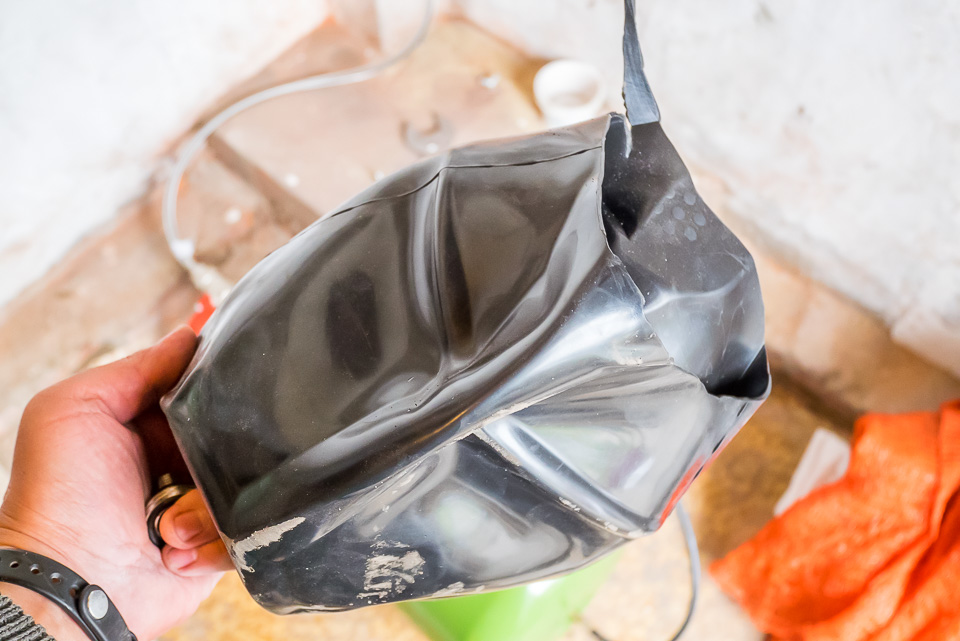

Гидроаккумулятор необходимо разобрать и вырезать резиновую мембрану, ведь нам нужно чтобы накачанный через ниппель воздух свободно выходил с противоположной стороны.

Слив воды из поливочной системы

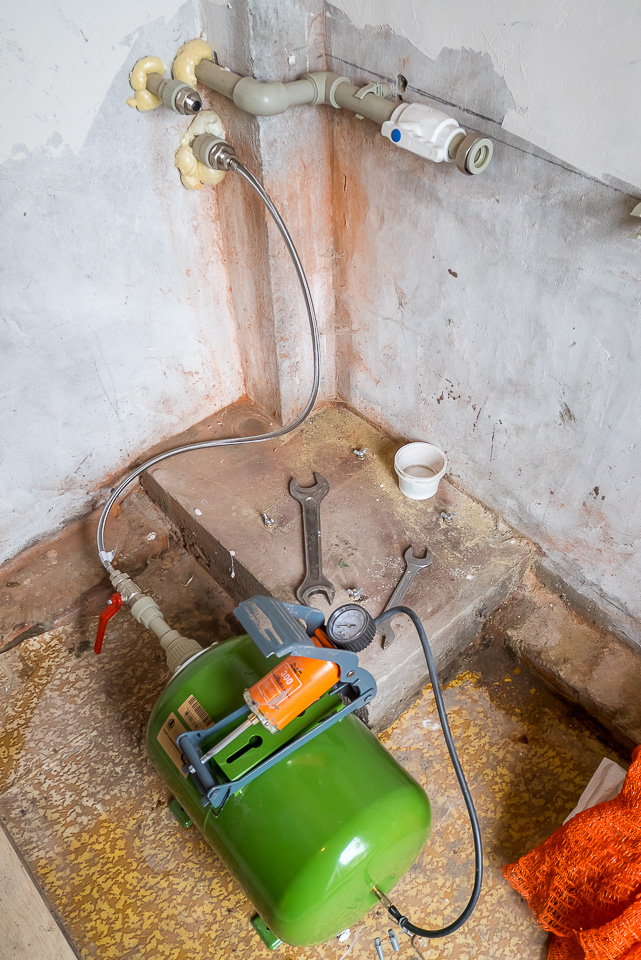

Далее собираем аккумулятор обратно и подсоединяем кран и гибкий шланг для подключения к продуваемому контуру:

Слив воды из поливочной системы

Накачиваем аккумулятор воздухом (я накачивал до 4 -5 атмосфер) и поочередно, начиная с самого дальнего крана, продуваем систему. Затем дальний кран перекрываем и открываем следующий. И так продуваем все краны по очереди. После того как вся вода слита, нужно немножко приоткрыть все краны, ручку крана повернуть на 45 градусов. Это нужно чтобы остатки жидкости в кране постепенно стекли вниз либо испарились.

Также на зиму лучше убрать насос в теплое место, т.к. слить из него воду полностью вряд ли получится.

Вопросы-ответы

-Во сколько обошлась вся эта система?

ну давайте прикинем:
Бак — 9 т.р.;
Насос — 9 т.р.;
2 гардены — 5 т.р.;
Электромагнитный клапан — 2 т.р.;
Фильтр honeywell на 100мкм кажется тоже около 2 т.р.;
Трубы, уголки, пластиковые краны ~10 т.р.
______
Итого без учета работы: ~ 37 т.р.

Если считать с контроллером управления ССU825, то это еще плюс 7 т.р.

-Почему не подключили систему к скваженному насосу? Почему ввели в схему Джилекс? Какая у Вас из скважины вода — железо есть?

Давление из скважного насоса не позволяет запитать поливочную систему из двух гарден в полную мощность (скважина глубокая, 76 метров) Поэтому в любом случае нужен дополнительный насос. Выбрал Джилекс, как относительно недорогой. Промежуточный бак нужен для нагрева воды, т.к. вода из скважины около 9 градусов. Железа нет, есть довольно много мела/извести.
