Установка кессона на даче самостоятельно

Кессон нужен для того чтобы разместить обвязку скважного насоса ниже уровня промерзания почвы с целью сохранения работоспособности водопровода в холодный период времени. Также очень желательно чтобы кессон был герметичен, чтобы защитить автоматику от паводковых грунтовых вод. Оптимальный выбор — пластиковый кессон. Я выбрал продукцию фирмы «Тритон», она же производит и септики.

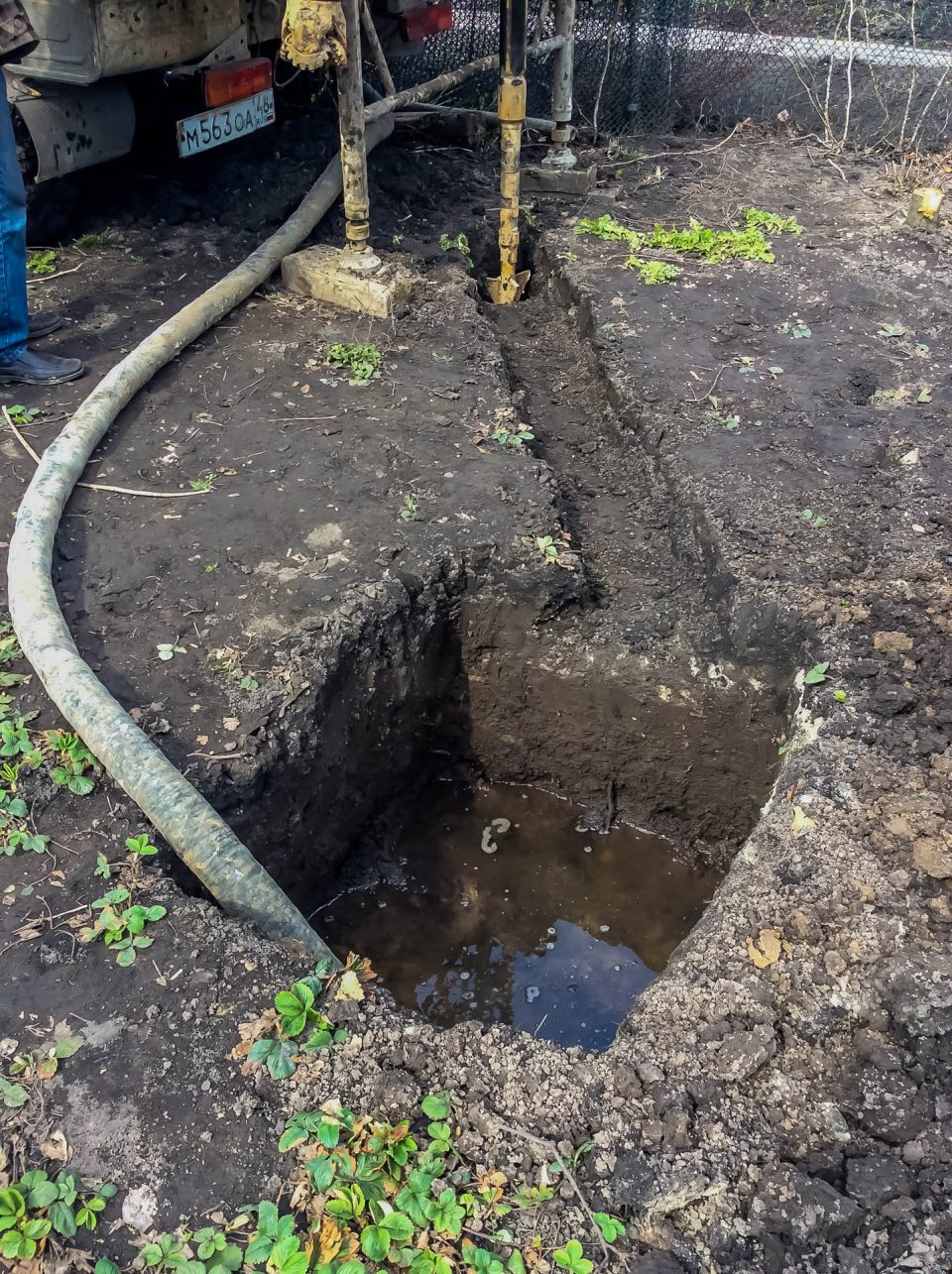

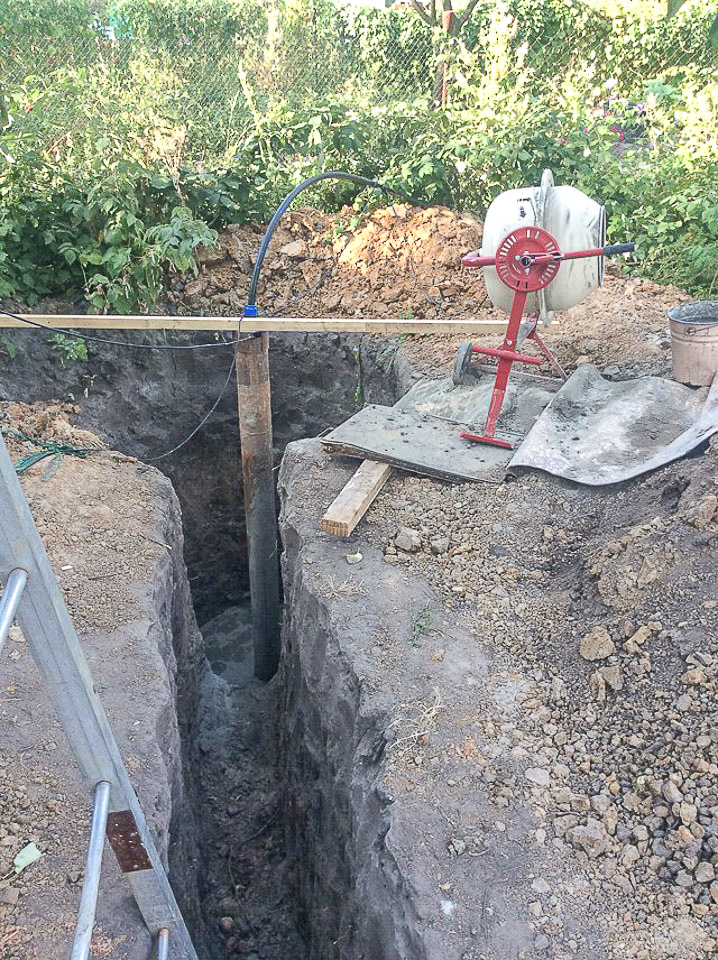

Траншея под трубу и яма скважины

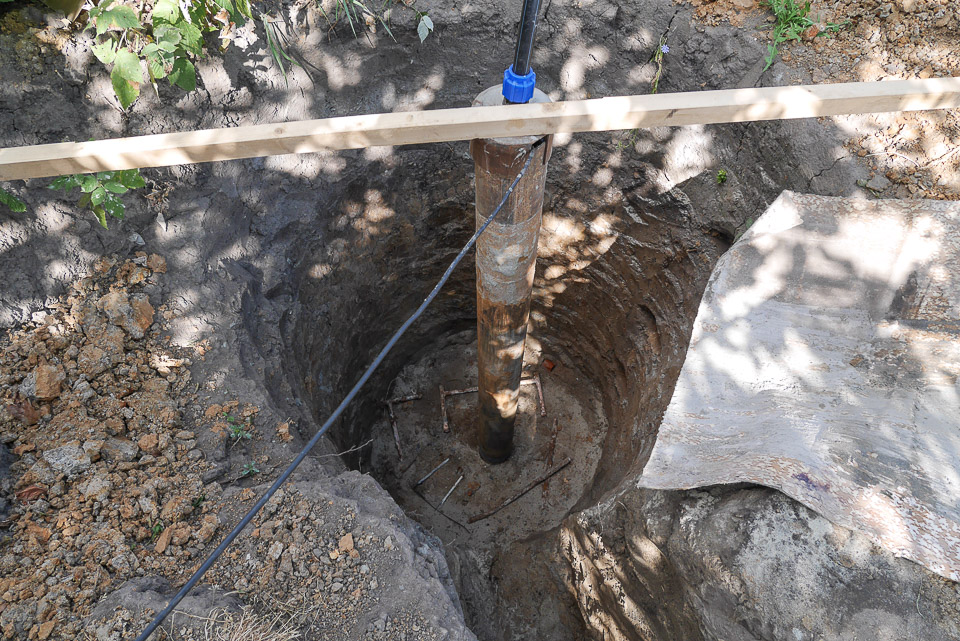

Сперва, вокруг скваженной трубы вырывается яма.

Установка кессона Тритон-К мини

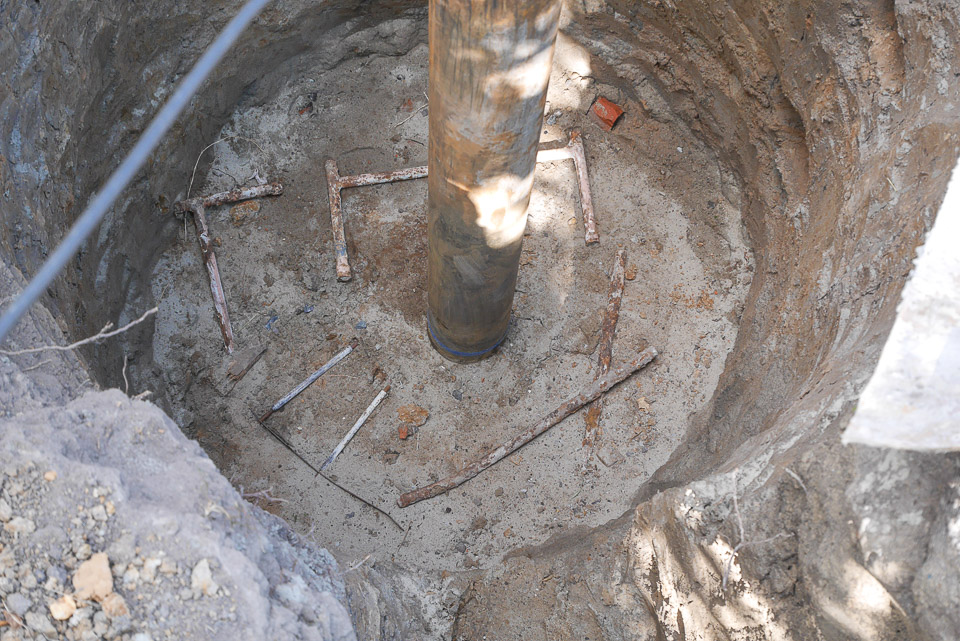

Заливаем подручную арматуру бетоном.

Установка кессона Тритон-К мини

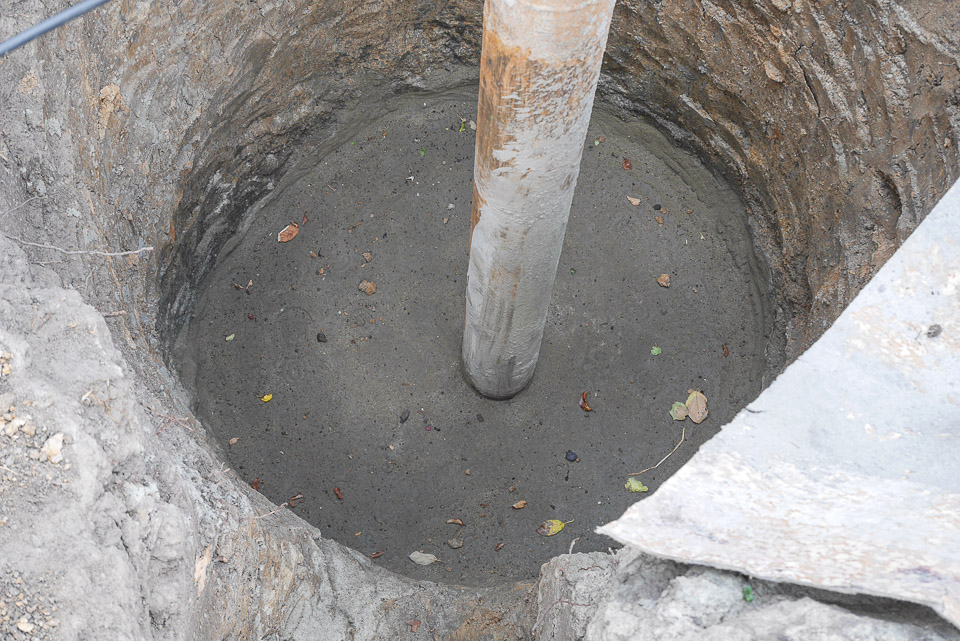

Получили прекрасное, ровное основание для установки кессона.

Установка кессона Тритон-К мини

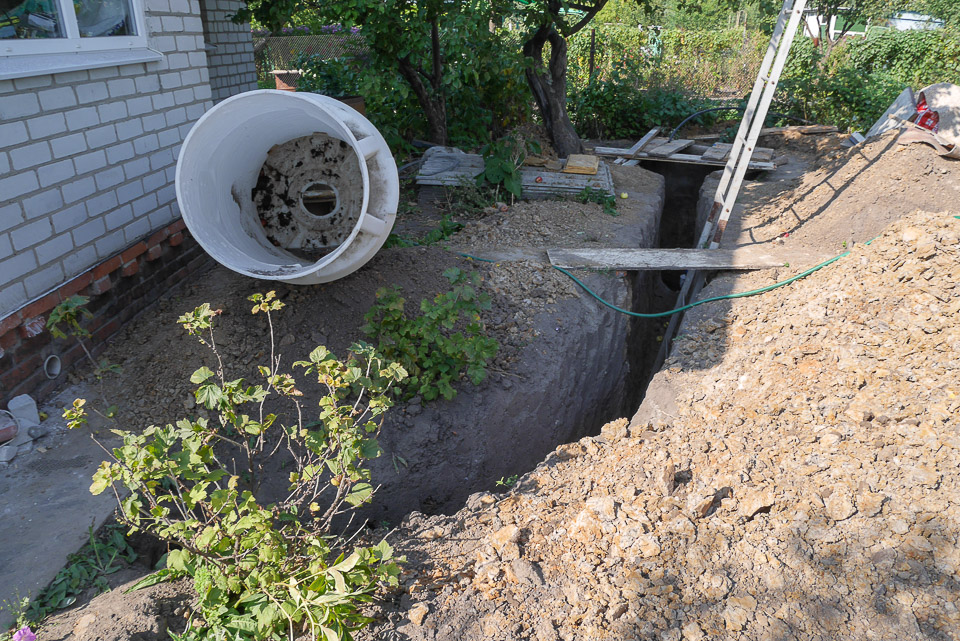

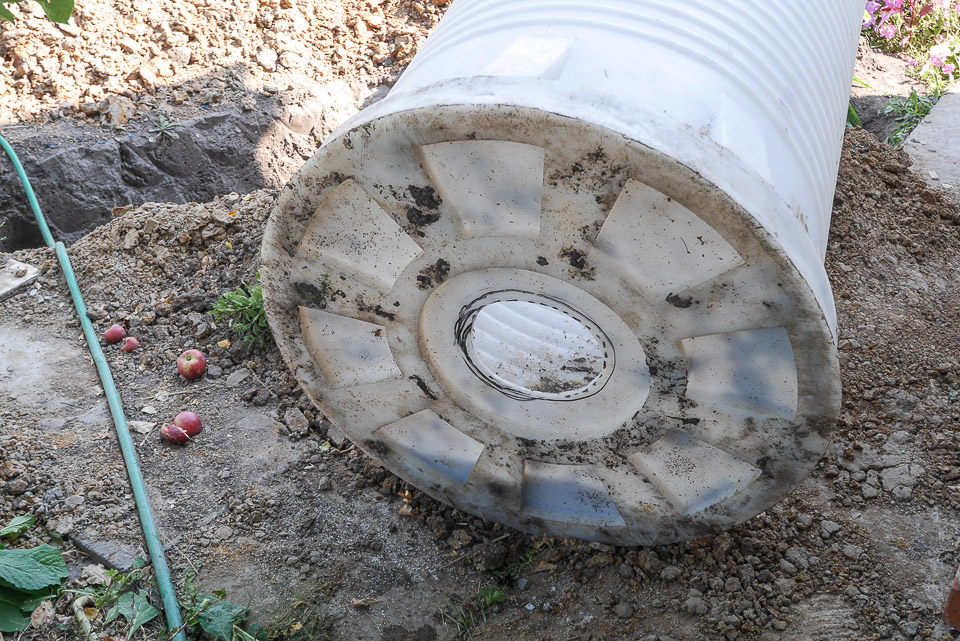

На дне кессона выпиливаем лобзиком по дереву отверстие под оголовок скважины.

Установка кессона Тритон-К мини

Оно не совсем по центру. Т.к. Оголовок и яма немного не соосны.

Установка кессона Тритон-К мини

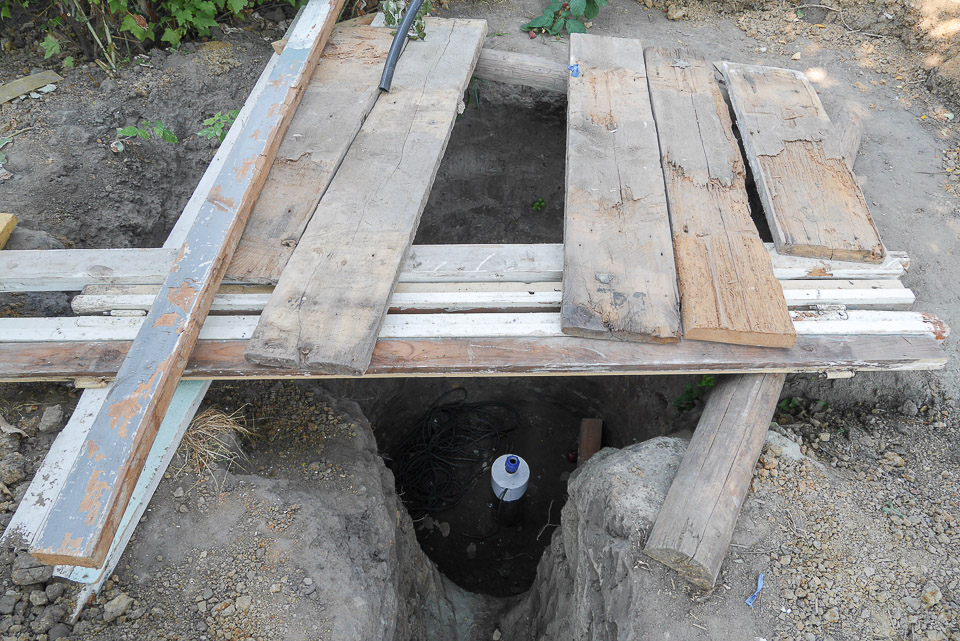

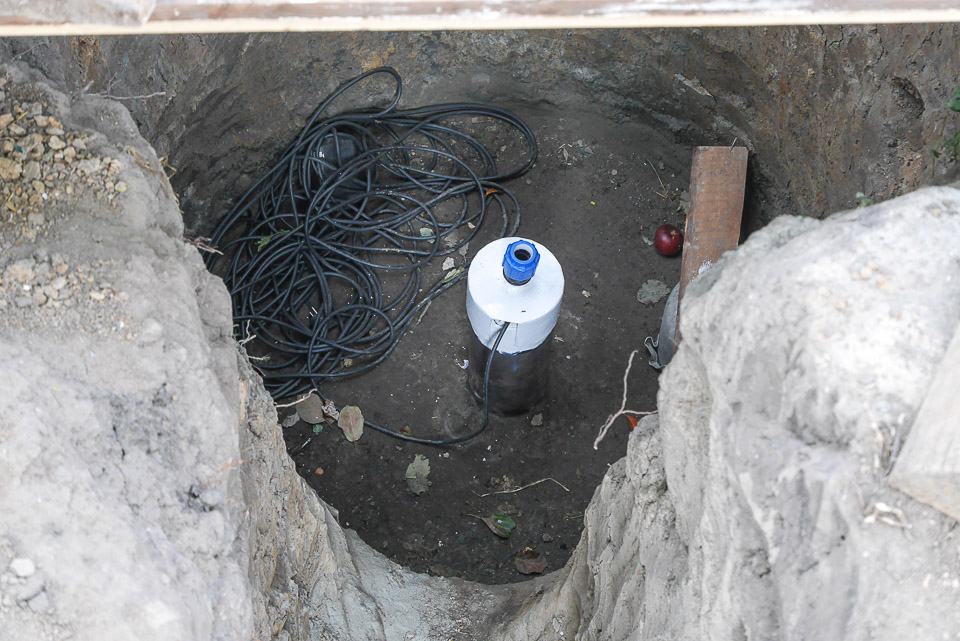

Вынимаем насос, опиливаем болгаркой трубу, опиливаем трос и шланг, опускаем оголовок на место.

Установка кессона Тритон-К мини

Я решил его окрасить для предотвращения окисления.

Установка кессона Тритон-К мини

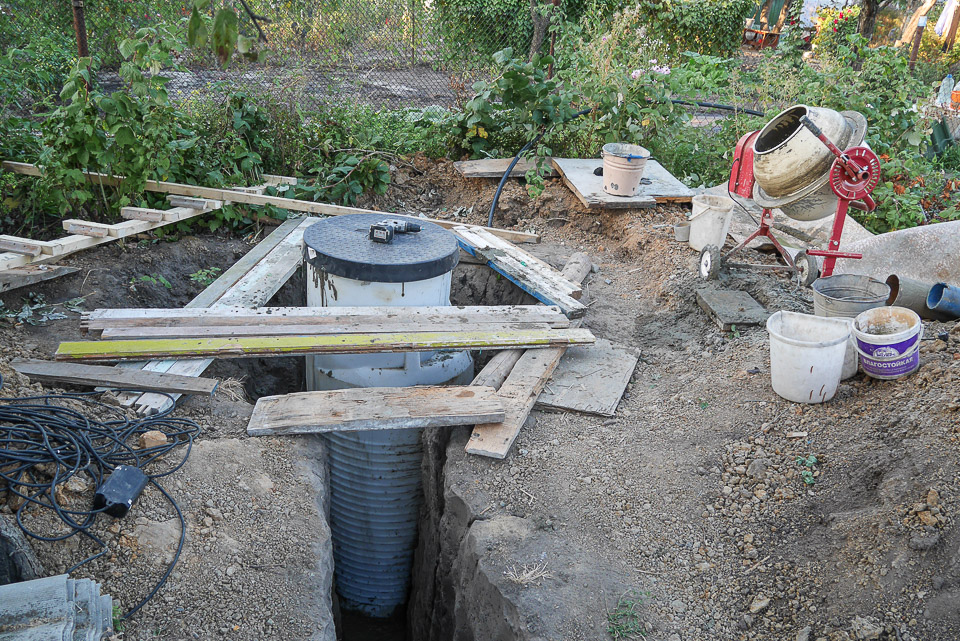

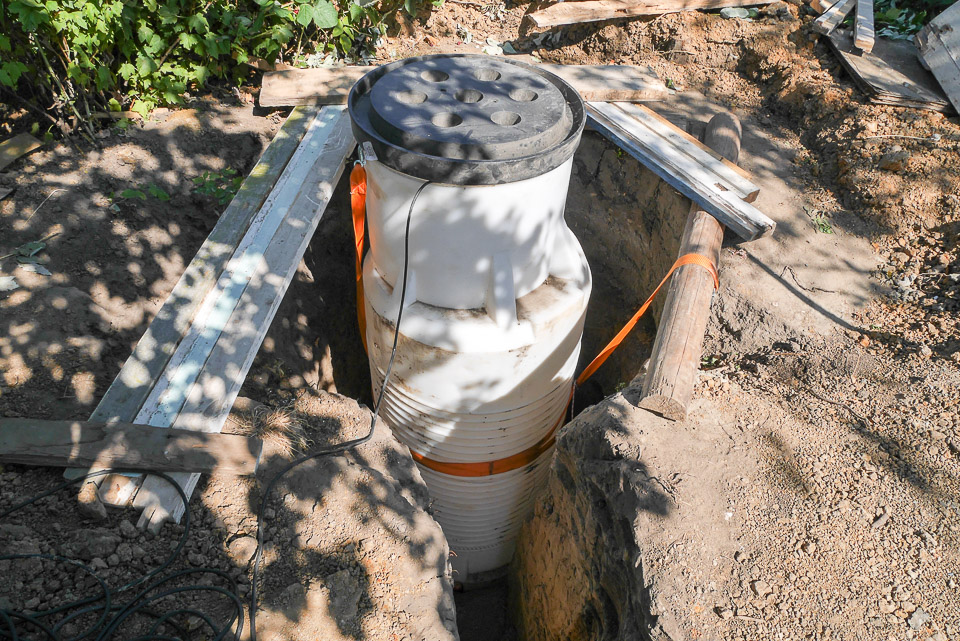

Далее, с помощью полимерных автомобильных тросов, опускаем кессон…и начинаем процесс заливки бетона.

Установка кессона Тритон-К мини

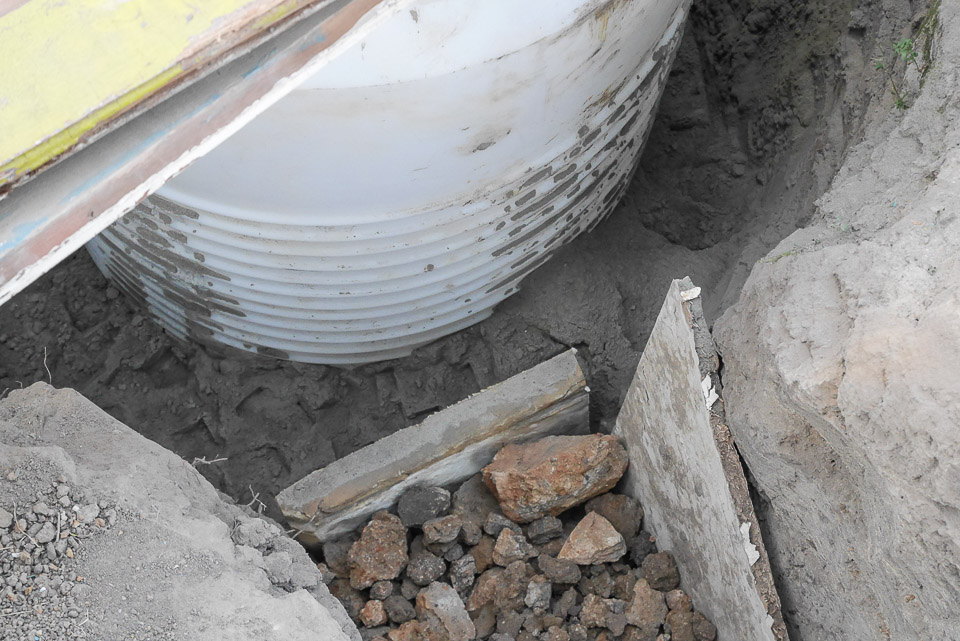

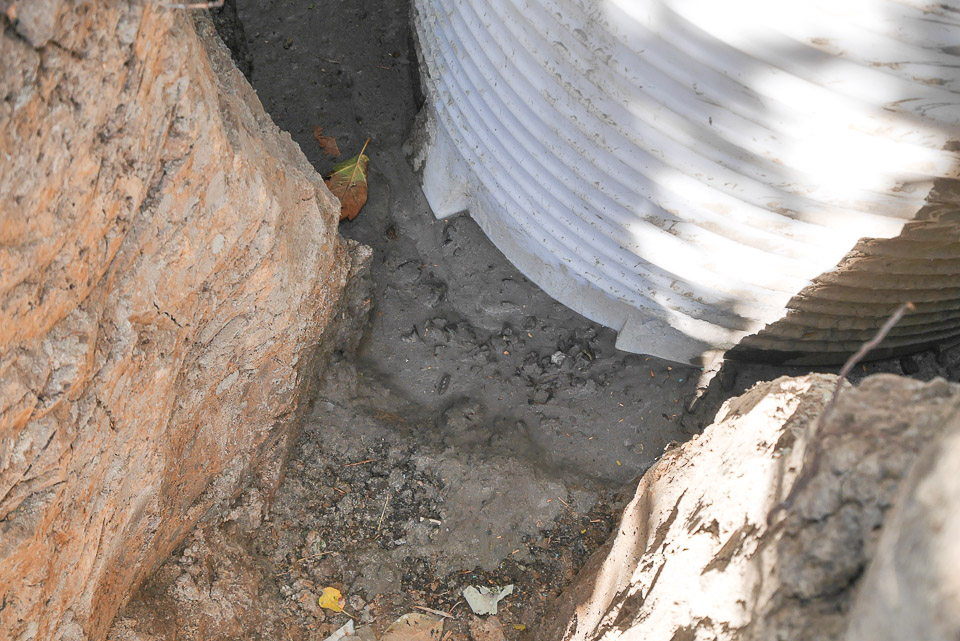

Вокруг кессона заливаем бетон толщиной 25-30 см.

Установка кессона Тритон-К мини

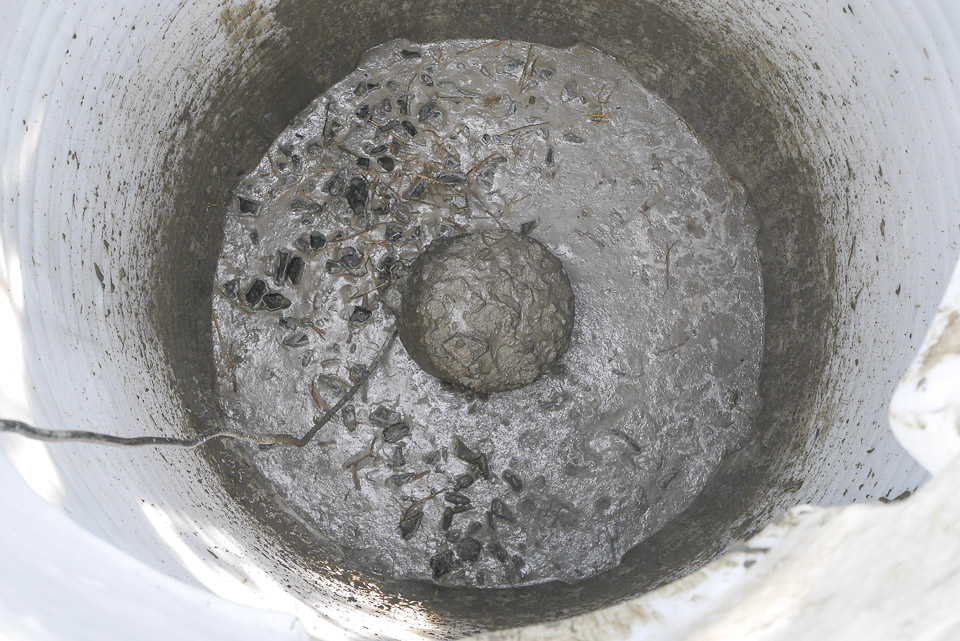

И внутрь кессона также подушку толщиной 25-30 см.

Установка кессона Тритон-К мини

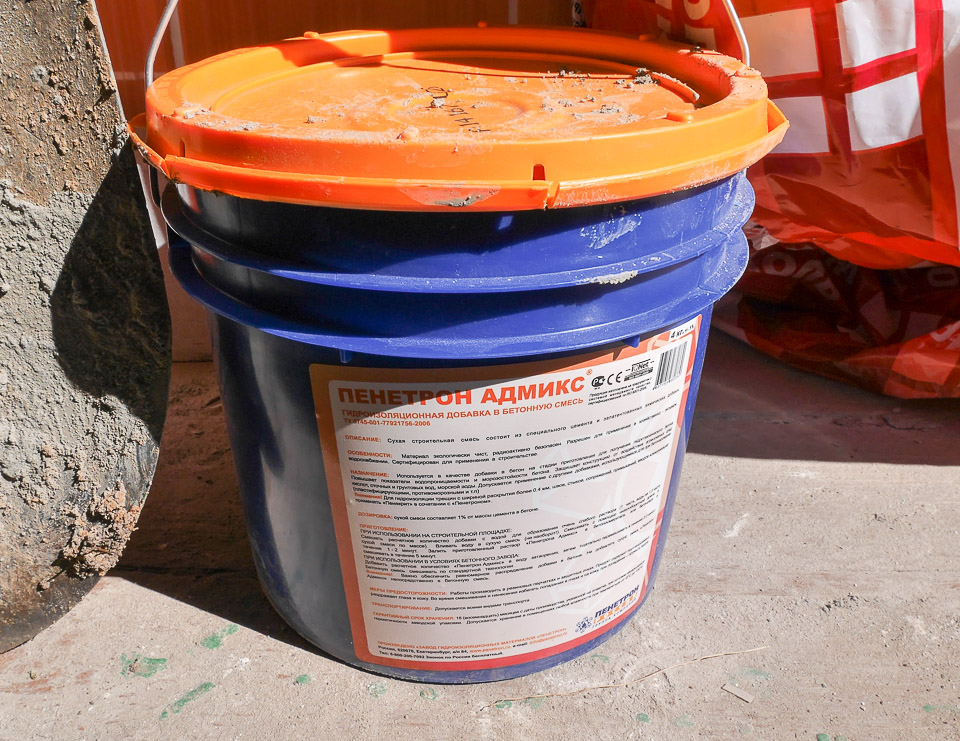

Заливку производим с использованием гидроизоляционной добавки в бетон «Пенетрон Адмикс»

Установка кессона Тритон-К мини

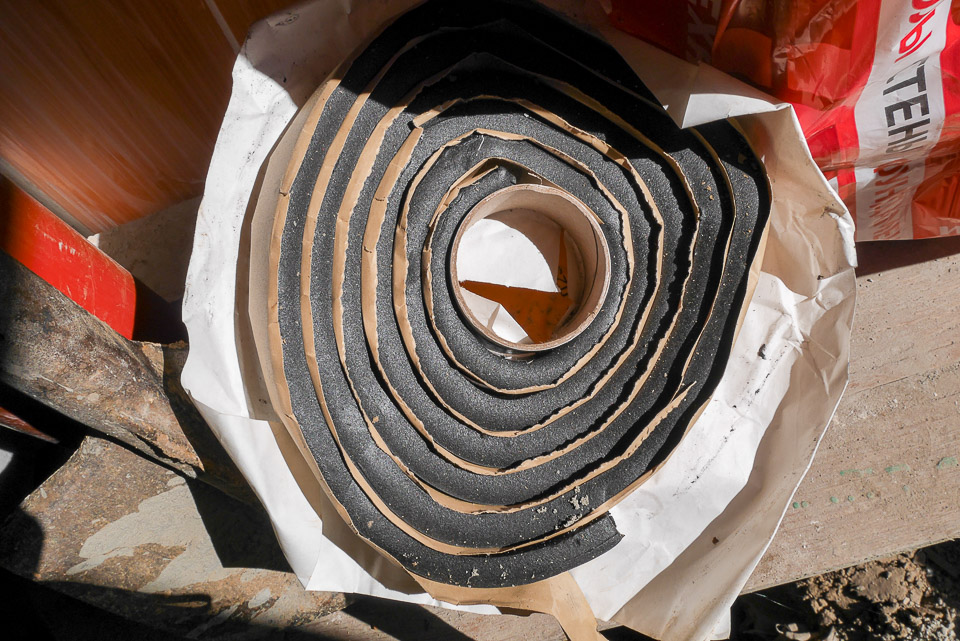

Также используем ленту «Пенебар» для герметизации оголовка скважины.

Установка кессона Тритон-К мини

Начинаем засыпать песко-цементной смесью в пропорции 5:1

Установка кессона Тритон-К мини

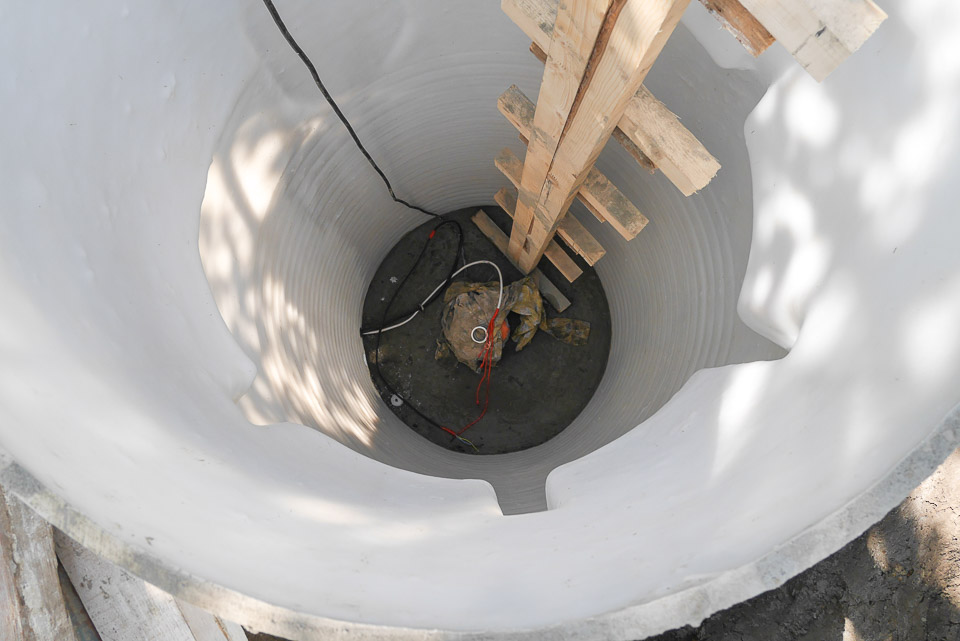

Параллельно обустраиваем внутреннее пространство.

Установка кессона Тритон-К мини

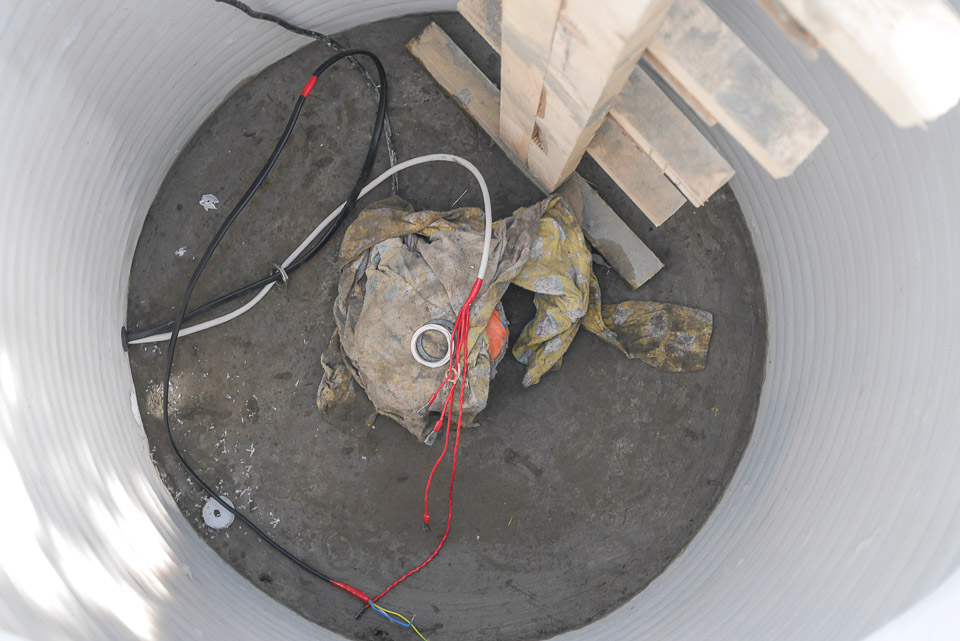

Белый провод сечением 16 кв. мм используется для заземления к обсадной трубе скважины. Черный провод 3 х 1.5 кв. мм для питания насоса.

Установка кессона Тритон-К мини

Для герметизации соединений используем обычные ПНД фитинги с внешней резьбой.

Установка кессона Тритон-К мини

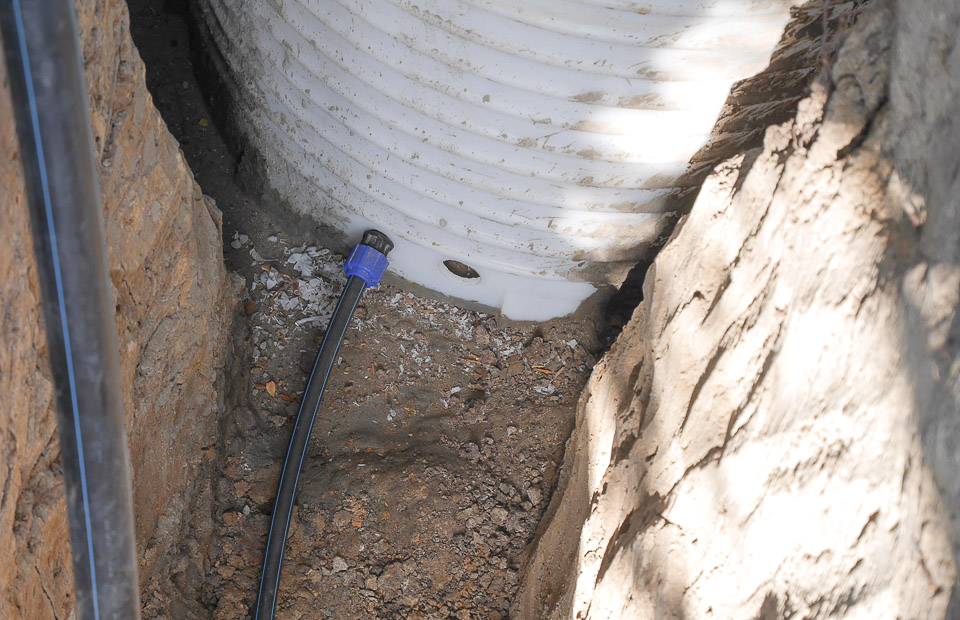

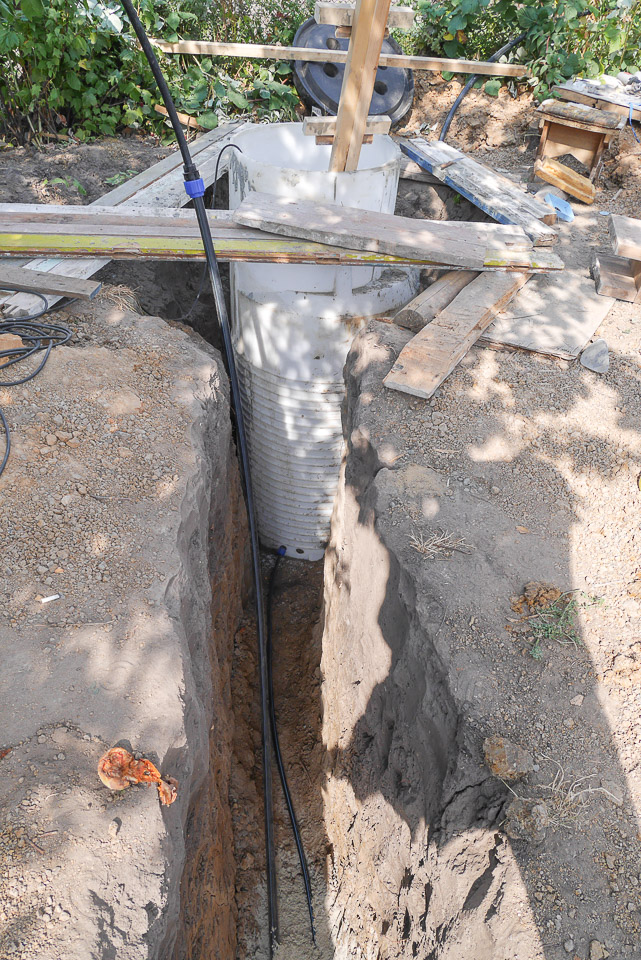

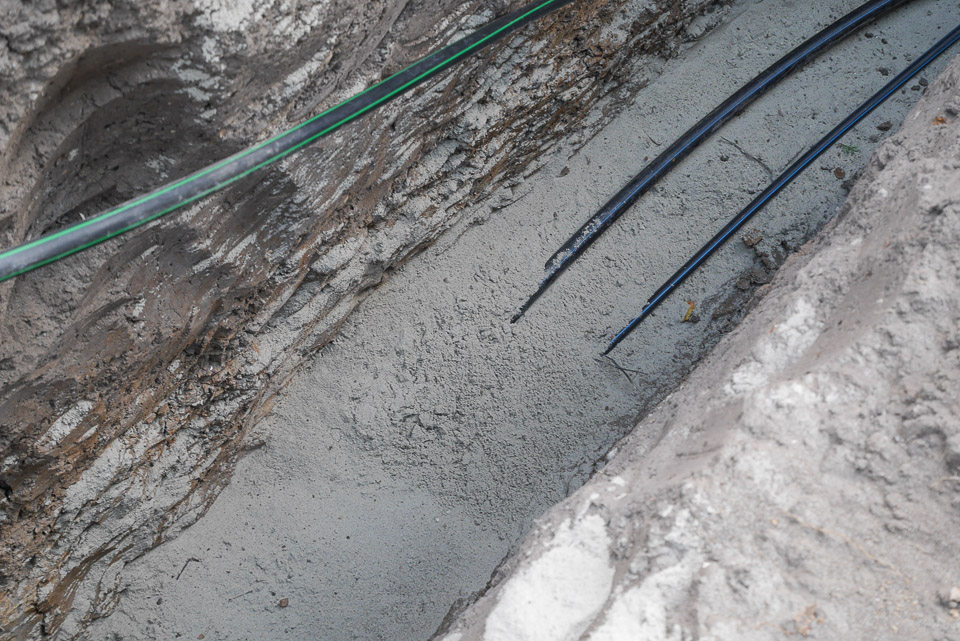

Канаву подвода к дому просыпаем песком и укладываем шланги. В моем случае в 32-ой защитной трубе идет 25 водопроводная ПНД труба. В 20-й трубе идет питание к насосу и кабель заземления к обсадной трубе.

Установка кессона Тритон-К мини

Установка кессона Тритон-К мини

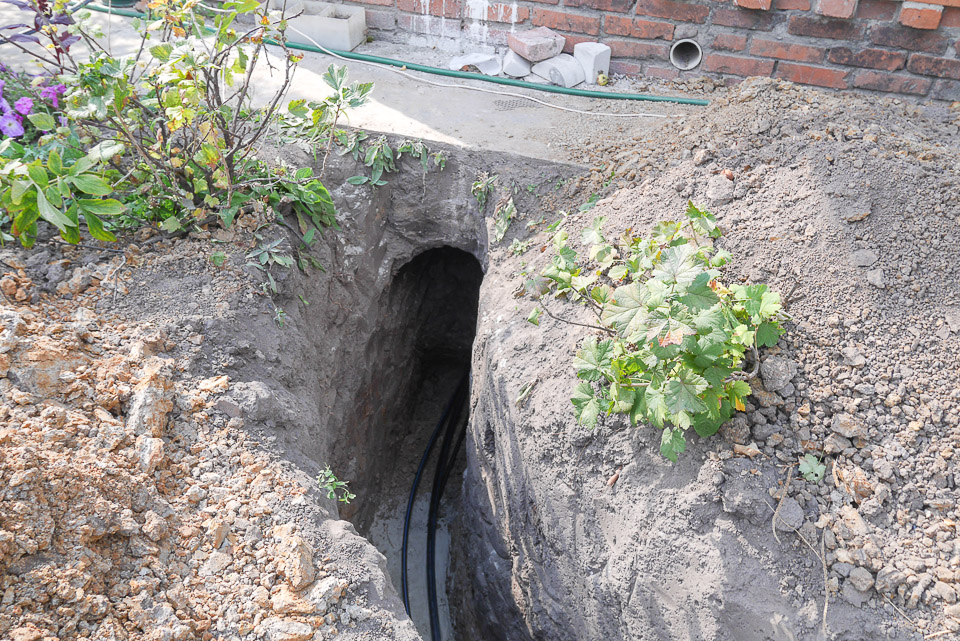

Прокапываем траншею под фундаментом и заводим шланги в дом.

Установка кессона Тритон-К мини

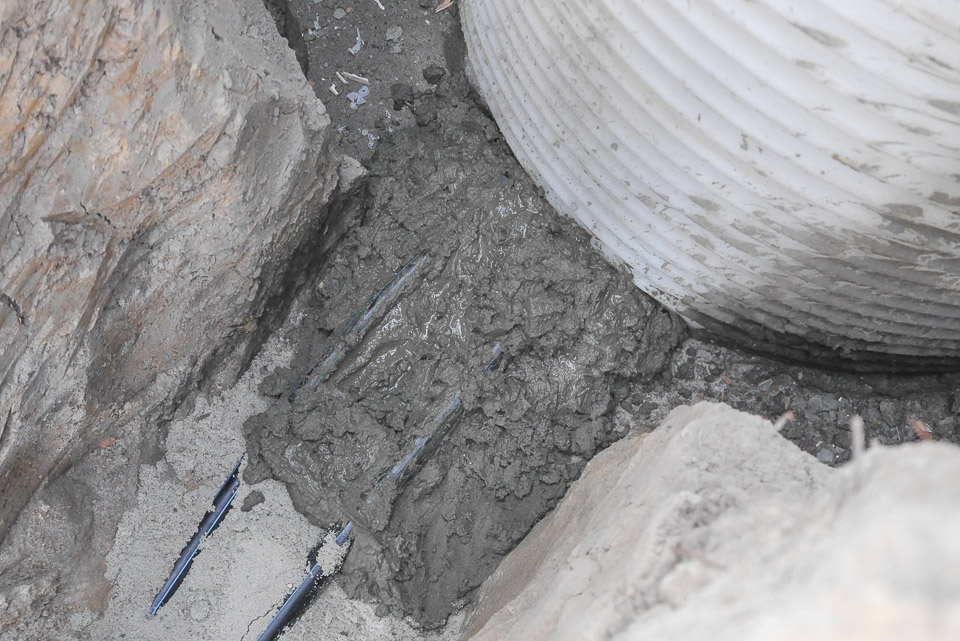

Подключенные разъемы к кессону заливаем бетоном.

Установка кессона Тритон-К мини

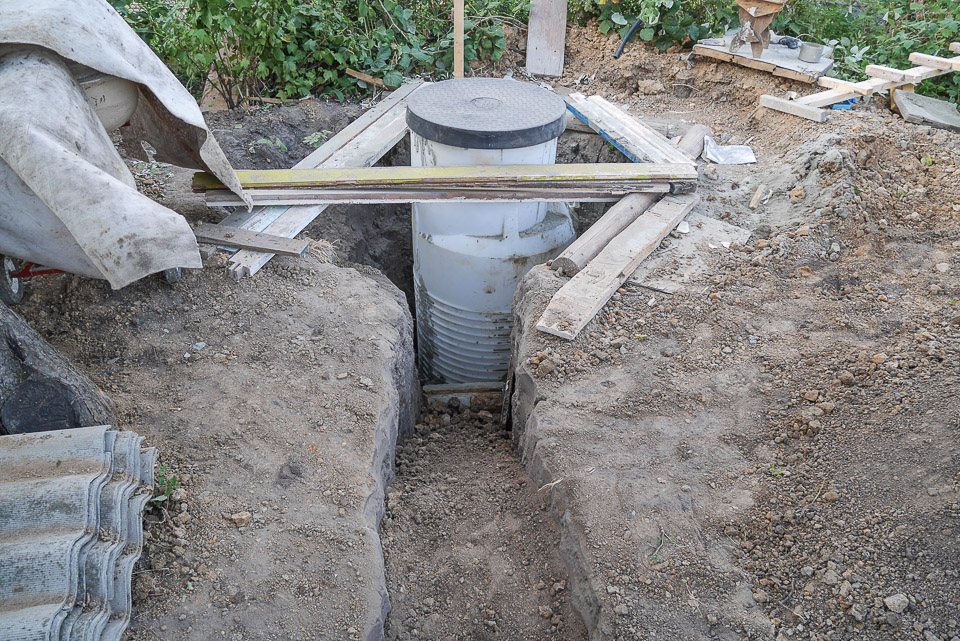

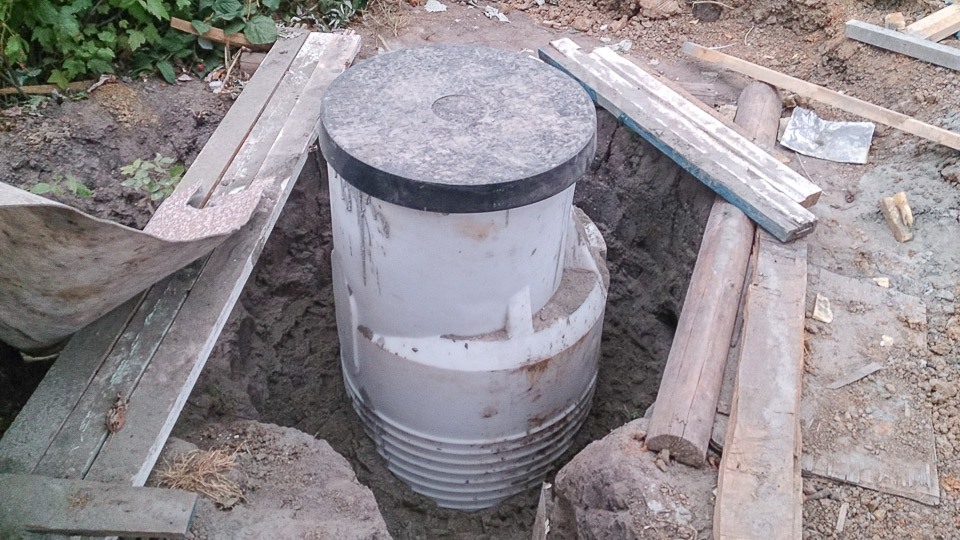

Параллельно засыпаем кессон песко-цементной смесью, а траншею грунтом.

Установка кессона Тритон-К мини

Для разделения используем вспененный полимерный утеплитель.

Установка кессона Тритон-К мини

Установка кессона Тритон-К мини

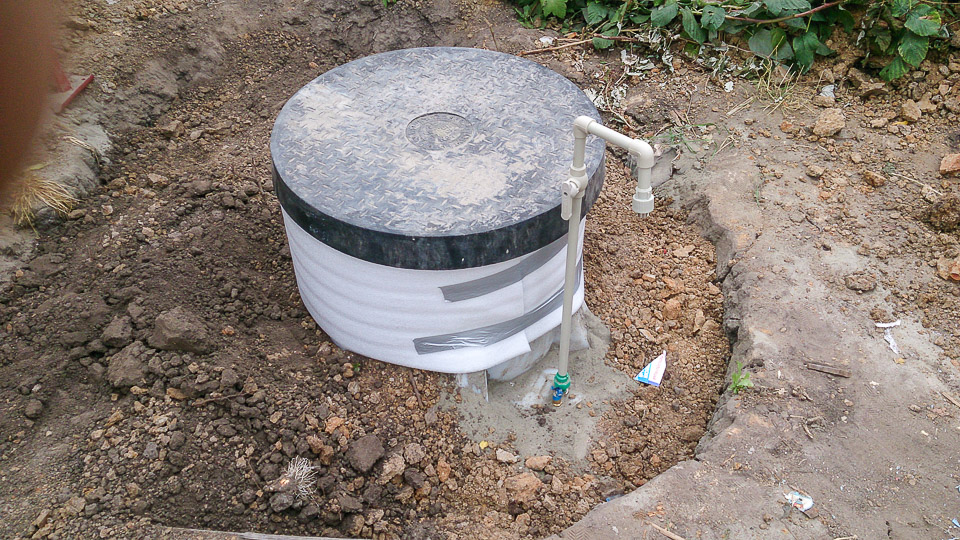

Утепляем горловину, и подводим внешнюю трубу полива.

Установка кессона Тритон-К мини

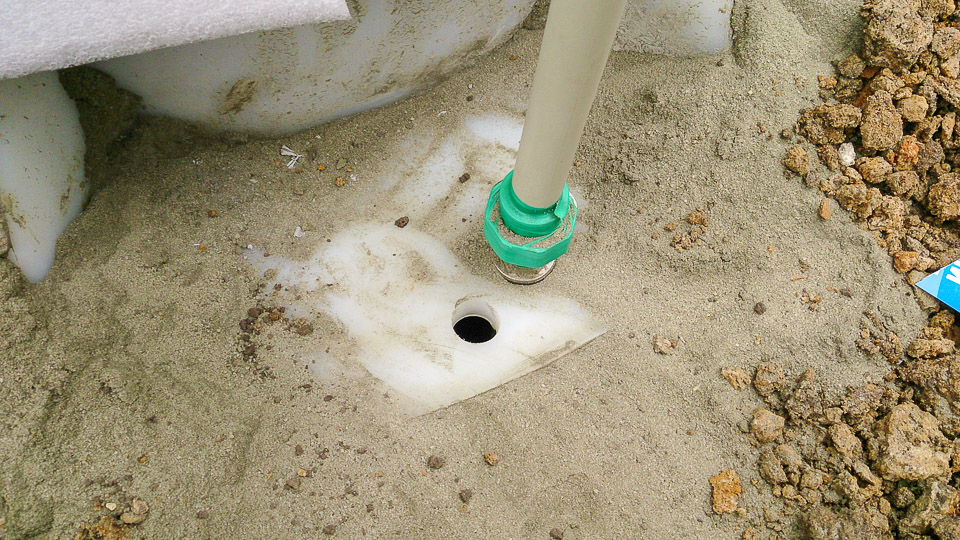

К сожалению, с первого раза ошибся, просверлив отверстие слишком близко к боковой стенке. Возникли трудности с фиксацией 1/2 » бочонка. Пришлось пересверлить, а свободное отверстие закрыть латунной заглушкой.

Установка кессона Тритон-К мини

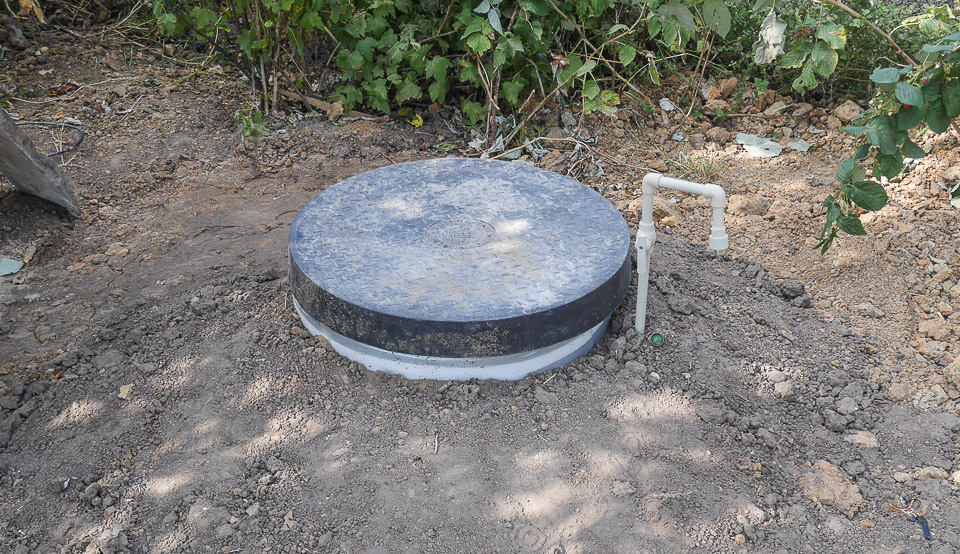

Вот как смотрится кессон на участке.

Установка кессона Тритон-К мини

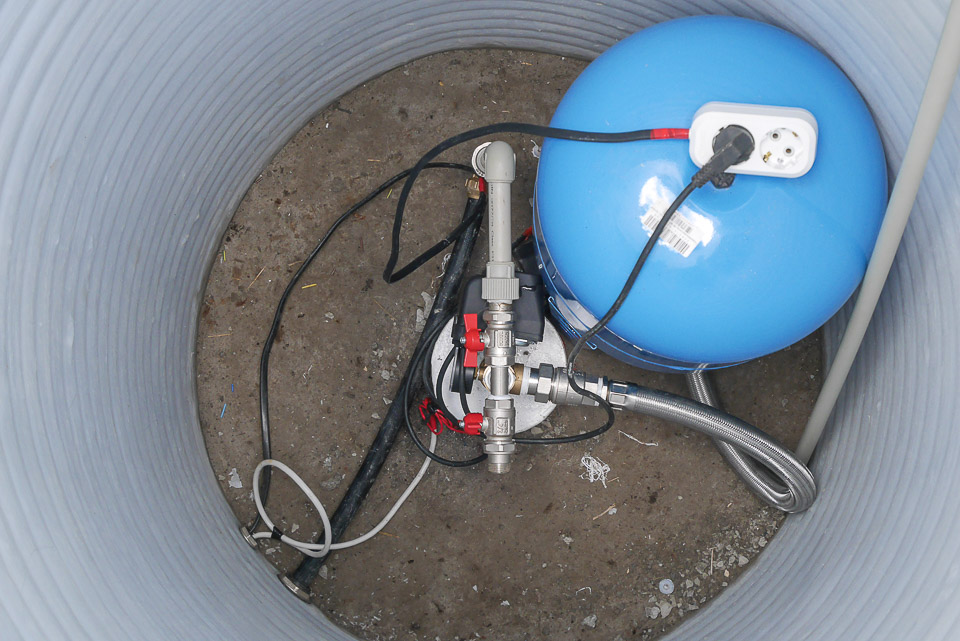

Разводка внутри

Установка кессона Тритон-К мини

Использован гидроаккумулятор на 50 литров.

Вопросы-Ответы

— Многие пишут, что кессон после дождей наполняется водой. У Вас какой уровень залегания грунтовых вод? и бывает ли вода в кессоне? Или ваш способ установки и герметизации сработал хорошо?

Весной уровень грунтовых вод 70-80см, в конце лета около 2.5 — 3 метра.

К сожалению описанный способ герметизации не сработал( Весной вода все же просачивается сквозь отверстия где проходят трубы. Поэтому нужно более тщательно герметизировать, используя резиновые прокладки по размеру.

One thought on “Установка кессона на даче самостоятельно

  1. Спасибо за подробную установку кессона. Вопрос — на последней картинке не совсем видно откуда вы сделали вывод воды для внешней трубы полива ?
